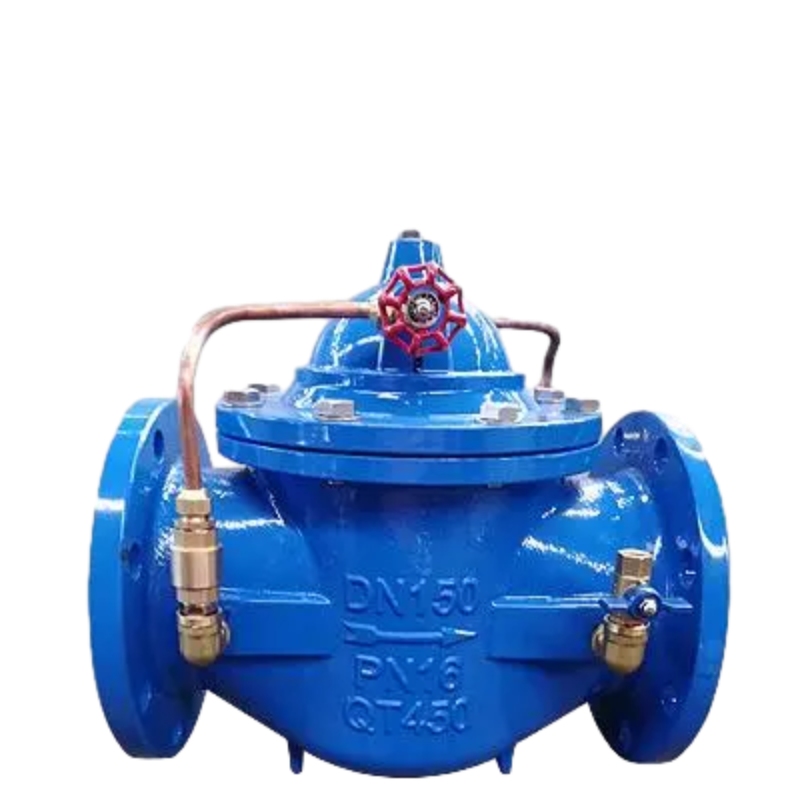

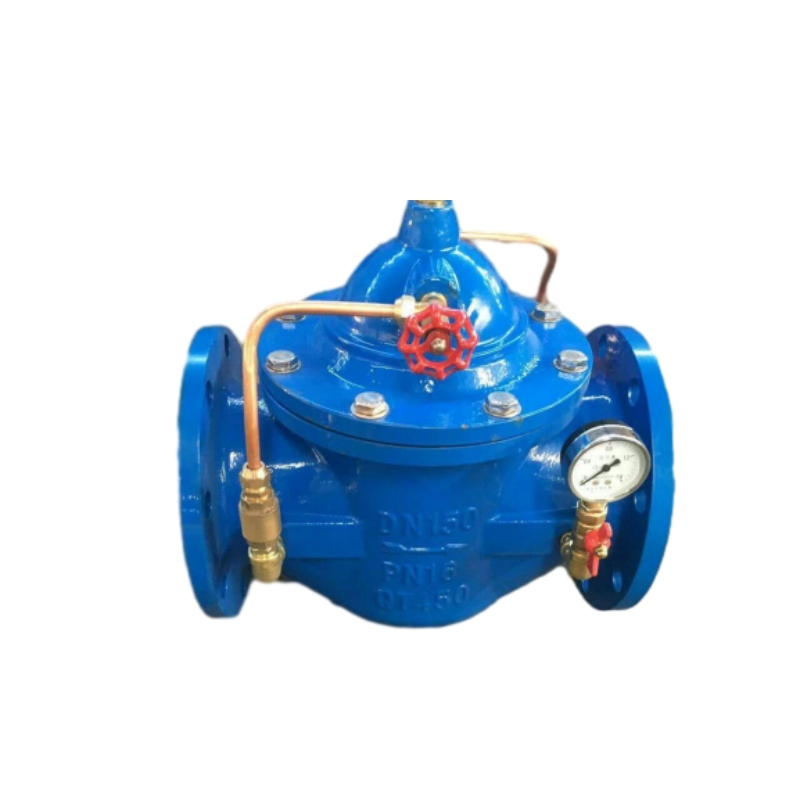

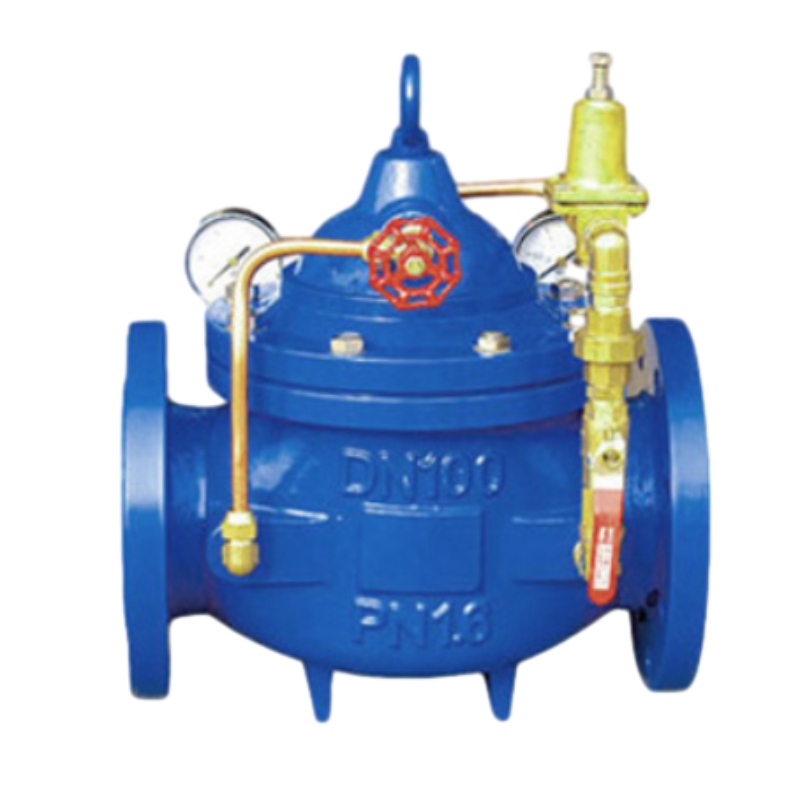

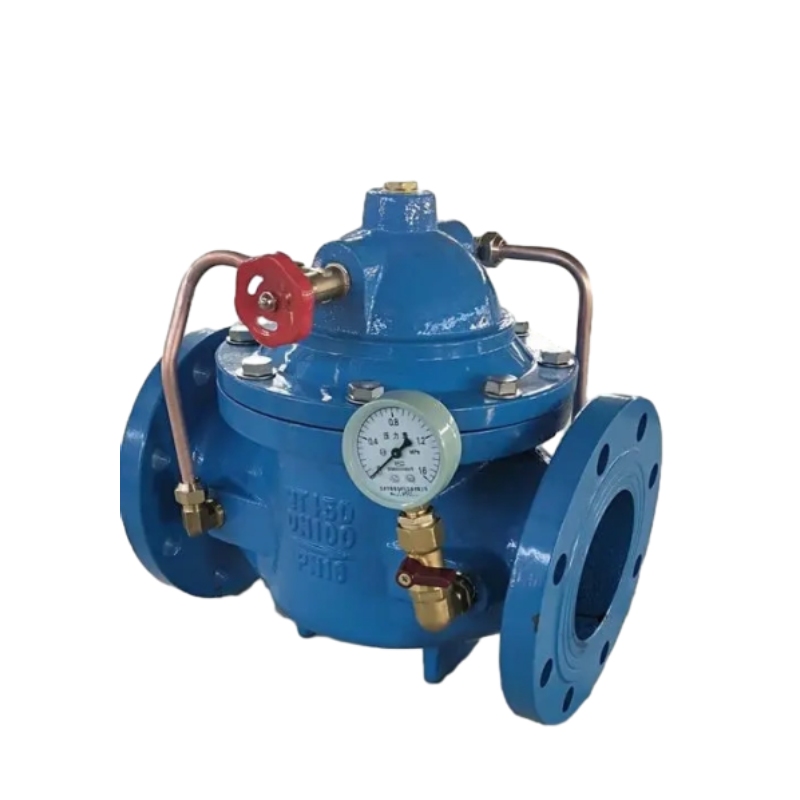

Válvula de retención de cierre lento

300X La válvula de control del silenciador de cierre lento tiene una estructura novedosa, buen efecto de sellado, baja resistencia, gran flujo, larga vida útil, etc. Puede controlar la velocidad de la apertura o el cierre de la válvula principal, se puede ajustar con la escena a una buena condición de trabajo, puede ser el fenómeno de martillo de agua, para lograr el efecto del silenciador de cierre lento.

Las ventajas de las válvulas de retención de cierre lento en aplicaciones modernas

En el ámbito de los sistemas de control de fluidos, la elección de la tecnología de la válvula es crucial para garantizar la eficiencia y la longevidad. Una de las innovaciones más impactantes en este campo es la lenta válvula de control de cierre, que ofrece numerosos beneficios para diversas aplicaciones industriales.

En primer lugar, la principal ventaja de una válvula de retención de cierre lenta es su capacidad para evitar el martillo de agua, un fenómeno que ocurre cuando el fluido en el movimiento se ve obligado a detener o cambiar de dirección repentinamente. Esto puede conducir a aumentos de presión severos en las tuberías, lo que puede causar daños tanto a los sistemas de tuberías como a los equipos asociados. La característica de cierre lento de estas válvulas permite una disminución gradual en la velocidad del flujo, mitigando efectivamente las ondas de choque y la protección de la infraestructura.

Además, las válvulas de retención de cierre lento son fundamentales para mejorar la eficiencia operativa. Al controlar la velocidad del cierre de la válvula, estos dispositivos reducen la pérdida de energía durante el tránsito de fluido y minimizan la turbulencia dentro del sistema. Esta eficiencia se traduce en costos operativos más bajos y una mejor confiabilidad general del sistema, lo que la convierte en una opción favorecida en varios sectores, incluido el tratamiento de agua, el petróleo y el gas y el procesamiento de productos químicos.

Otra ventaja significativa es el aumento de la vida útil de la válvula en sí. Las válvulas de verificación tradicionales, cuando se someten a un cierre rápido, a menudo experimentan un desgaste excesivo. En contraste, las válvulas de retención de cierre lento experimentan menos estrés durante la operación, lo que lleva a costos de mantenimiento reducidos y una vida útil más larga. Esta durabilidad es particularmente ventajosa en entornos de alta demanda donde el mantenimiento regular puede conducir a un tiempo de inactividad costoso.

En conclusión, las ventajas de las válvulas de retención de cierre lento son sustanciales. Su capacidad para mitigar el martillo de agua, mejorar la eficiencia operativa y extender la vida útil del equipo los convierte en un componente esencial en los sistemas de fluidos modernos. A medida que las industrias continúan buscando soluciones confiables y rentables, la popularidad de la válvula de control de cierre lento aumentará, solidificando su posición como un jugador clave en la gestión efectiva de control de fluidos.

"Water Hammer Buster ": cómo 300X de cierre lento La válvula de retención Tames 99% Surging con diseño de doble cámara

La válvula de retención de cierre lento de Storaen redefine la seguridad de la tubería al integrar un sistema revolucionario de cámara de doble agua, específicamente diseñado para eliminar los efectos destructivos del martillo de agua en los sistemas de bombeo. A diferencia de las válvulas de retorno tradicionales que no se reenvían en el riesgo de cierre repentino y sobretensiones de presión, nuestro modelo 300X combina un cierre inicial rápido con un cierre gradual controlado, lo que lo convierte en la solución definitiva para edificios de gran altura, tuberías industriales y plantas de tratamiento de agua.

La magia de la tecnología de doble cámara

En el núcleo de esta válvula de retención de preventor de fondo se encuentra un mecanismo hidráulico de dos partes:

1. Cámaras de agua superior e inferior: un disco estilo pistón divide la válvula en dos cámaras, conectada por una válvula de aguja de precisión que regula el flujo de fluido entre ellas.

Etapa 1: cierre rápido de emergencia (80% de accidente cerebrovascular en 2 segundos): cuando la bomba se detiene, los golpes de disco se cierran rápidamente para detener el flujo de retroceso de alta velocidad, evitando el daño inmediato a las bombas y las válvulas, crítico para proteger equipos costosos como bombas centrifugales.
Etapa 2: Alivio de presión gradual (20% restante de accidente cerebrovascular durante 10-60 segundos): la válvula de aguja controla el flujo de agua de la cámara superior a la baja, lo que permite que el disco se cierre lenta y de manera uniforme, disipando la presión residual y suprimiendo los picos de martillos de agua a ≤1.5x presión de trabajo, 99% más efectivo que las válvulas estándar de la espalda.

Por qué la cámara de doble cámara supera a otros tipos de válvulas de retención

Control de ruido y vibración: el cierre final lento elimina el "golpe de martillo de agua", reduciendo el ruido en un 40% en comparación con los modelos de cierre rápido, ideal para áreas residenciales o instalaciones sensibles al ruido.
Vida vital del equipo extendido: al minimizar las oleadas de presión, corta el desgaste del sello de la bomba en un 30% y la erosión del asiento de la válvula en un 50%, sobreviviendo válvulas de retención de 1/2 ida convencionales o válvulas de retención de 2 pulgadas en entornos hostiles.

Diseño versátil para diversas aplicaciones

Disponible en tamaños desde 1/2 válvula de retención (DN15) a la válvula de retención de 2 pulgadas (DN50) y más allá (hasta DN600), el modelo 300X se adapta a varios sistemas:

Opciones de material:

Hierro dúctil: rentable para agua/gas industrial (1.0–2.5MPA, -10 ° C -80 ° C).
Latón: resistente a la corrosión para agua potable o aplicaciones marinas (ideal para alternativas de válvula de retención de acero inoxidable en configuraciones de baja presión).
Acero inoxidable 316: servicio pesado para medios químicos o escenarios de alta temperatura (hasta 150 ° C).

Flexibilidad de instalación: Conexiones con bridas (RF/FF) Cumplir con ASME B16.5 y GB/T 17241.6, ajustándose a la perfección en las tuberías nuevas y los proyectos de modernización.

Métricas clave de rendimiento

Activación de baja presión: comienza a cerrar a solo 0.05MPa, asegurando una operación confiable en sistemas de baja cabeza.
Resistencia mínima al flujo: un diseño de disco simplificado reduce la caída de presión en un 25% en comparación con las válvulas de retención de tipo swing, optimizando la eficiencia energética.
Cycle Life: más de 50,000 operaciones sin ropa de asiento: el promedio de la industria para las válvulas de verificación de cierre lento.

Elija la válvula de retención adecuada para su sistema

Ya sea que necesite una válvula de retención 1/1/2 para un pequeño bucle HVAC o un modelo DN300 grande para el bombeo industrial, la tecnología de doble cámara de Storaen garantiza una protección inigualable. A diferencia de los diferentes tipos genéricos de válvulas de retención que comprometen la seguridad o la eficiencia, nuestro modelo 300X ofrece tres beneficios críticos en uno: prevención del flujo de retorno, eliminación del martillo del agua y reducción de ruido.

Actualice la seguridad de su tubería hoy con la válvula de control de cierre lento en la que confía los ingenieros. Explore el rango de Storaen y descubra cómo el diseño inteligente transforma el control de fluidos, porque en las tuberías, la prevención siempre es mejor que la reparación.

Materiales de hierro fundido vs latón: una guía de selección resistente a la corrosión para válvulas de retención de cierre lento

Elegir el material adecuado para su válvula de retención de cierre lento es fundamental para garantizar la longevidad y el rendimiento, especialmente cuando se trata de medios corrosivos. Storaen ofrece dos opciones principales: hierro y latón, cada uno adaptado a aplicaciones industriales y comerciales específicas. Esta guía lo ayuda a navegar sus diferencias y seleccionar la solución óptima para sus necesidades de tuberías, al tiempo que explora cómo se comparan con otros tipos de válvulas de retención.

1. Hierro fundido: durabilidad de alta resistencia para rigores industriales

El hierro fundido de la válvula de verificación (p. Ej., El hierro dúctil QT450) es la opción de referencia para entornos duros de alta presión. Con una resistencia a la tracción de 450MPa, soporta presiones de hasta 2.5MPa y temperaturas de -10 ° C a 80 ° C, lo que lo hace ideal para fluidos abrasivos como aguas residuales, agua industrial o medios cargados de partículas. Su textura de superficie resistente garantiza un sello confiable para las válvulas de retención de no retorno, minimizando la fuga en sistemas de alto flujo. Mientras que naturalmente resistente a los corrosivos suaves (pH 6–8), los recubrimientos epoxi opcionales mejoran la protección contra los ácidos/alcalinos moderados. Sin embargo, no es adecuado para agua de mar o productos químicos agresivos, opt para válvulas de verificación de acero inoxidable en esos casos.

Lo mejor para: tuberías industriales, plantas de aguas residuales y sistemas de HVAC donde la abrasión y la alta presión son preocupaciones. Se combina bien con válvulas de retención operadas por piloto en estaciones de bombeo automatizadas.

2. Latón: precisión y pureza para medios limpios

Las válvulas de verificación de latón (p. Ej., HPB59-1 latón sin plomo) se destacan en aplicaciones que requieren higiene y resistencia a los fluidos no agresivos. Su acabado superficial liso (RA 3.2) cumple con los estándares de la FDA para agua potable y tuberías de grado alimenticio, lo que los hace ideales para sistemas de agua potable o configuraciones marinas. Más ligero que el hierro fundido, simplifican la instalación en espacios estrechos, como la fontanería residencial con válvulas de retención de 1/2 vía de ida. El latón resiste el agua dulce, el vapor (≤150 ° C) y los ácidos no oxidantes, pero pueden corroerse en el amoníaco o el agua de mar de alta temperatura, considerable válvulas de retención químicas chapadas en níquel para tales condiciones.

Lo mejor para: sistemas de agua potable, aplicaciones marinas y configuraciones industriales a pequeña escala (por ejemplo, válvulas de retención de 2 pulgadas en líneas de alimentación de calderas). Perfecto para las válvulas de verificación de preventor de flujo de retroceso en edificios residenciales debido al cumplimiento sin plomo.

Factores de decisión clave

Tipo de medios: use hierro fundido para fluidos sucios cargados de partículas; Elija latón para agua limpia o medios de grado alimenticio.
Presión/temperatura: el hierro fundido maneja presiones más altas (hasta 2.5MPa) pero temperaturas más bajas (80 ° C máx); Latera se adapta a las presiones medianas (≤1.6MPa) y una mejor conductividad del calor.
Higiene e instalación: el latón prioriza la pureza y la facilidad de instalación en diámetros pequeños; El hierro fundido ofrece rentabilidad para tuberías grandes (DN50 – DN600).

Cuándo considerar el acero inoxidable

Para ambientes corrosivos extremos (agua de mar, ácido clorhídrico), las válvulas de retención de acero inoxidable de Storaen (304/316L) proporcionan una resistencia superior, aunque a un costo más alto. Estos son ideales para las válvulas de cheque en plantas químicas o plataformas en alta mar, donde la confiabilidad a largo plazo supera la inversión inicial.

Tome la decisión correcta para su sistema

Seleccionar entre hierro fundido y latón para su válvula de retención de cierre lento depende de la agresividad, las necesidades de presión y los requisitos de higiene de sus medios:

Hardedad industrial: opta por el hierro fundido para manejar la abrasión y la alta presión.
Sistemas limpios y tamaños pequeños: elija latón para obtener pureza e instalación fácil.
Corrosión extrema: Actualice al acero inoxidable para productos químicos agresivos o uso marino.

Los materiales de Storaen están diseñados para que coincidan con diferentes tipos de válvulas de retención con sus condiciones de trabajo únicas, asegurando no solo la prevención del flujo de retorno sino también el rendimiento duradero. Explore nuestra gama hoy y asegure su tubería con el material adecuado, construido para la durabilidad, diseñada para la eficiencia.

Presión nominal: 1.0MPA-1.6MPA-2.5MPA

Presión de acción baja: ≥0.02MPA

Calibre de especificaciones: 50 a 600 mm

Temperatura media: 0 a 80 grados

Medio aplicable: agua limpia

Formulario de conexión: brida

Material de concha: hierro fundido o latón

Esta válvula tiene dos composiciones de cámara de agua internas, el diafragma debajo de la cámara de agua del corte para el canal de agua (corte abierto grande en gran área cerca del área del diámetro de la tubería), el diafragma en la cámara de agua para la sala del regulador de presión, cuando la bomba deja de funcionar, debido al colgajo de válvula del uso del uso de la presión del uso del 90% de la presión del uso de la presión del uso de la presión de la presión del uso de la presión de la presión. Válvula después de la presión a la cámara de agua superior, junto con el aumento de la presión sobre la cámara de agua, de modo que el corte se cierra lentamente al 10% restante del cierre lento de amortiguar el papel del papel del silenciador.

1. Instale un colador antes de la válvula de retención del silenciador de cierre lento 300X. Puede elegir instalar un Filtro de tipo Y o un filtro de canasta.
2. Preste atención a la dirección de la flecha en el cuerpo de la válvula durante la instalación. Para facilitar el mantenimiento, debe dejar espacio alrededor de la válvula de retención.
3. Se debe instalar una válvula de parada con un diámetro correspondiente en la posición donde se puede cortar la fuente de agua cuando se repara la válvula de retención del silenciador de cierre lento de 300X.

Preguntas frecuentes de válvula de control de cierre lento

¿Para qué se usa una válvula de retención de cierre lento?

La válvula de retención de cierre lento está diseñada para evitar el flujo de retorno en los sistemas de tuberías al tiempo que minimiza los efectos del martillo de agua causados por paradas repentinas. Al permitir que la válvula se cierre gradualmente, garantiza una transición suave que proteja su sistema y extienda la vida útil de sus componentes de plomería.

¿Cómo funciona la lenta válvula de control de cierre?

Esta válvula opera a través de un diseño especializado que utiliza un mecanismo de cierre controlado. A medida que el flujo de fluido se detiene, la válvula se cierra lentamente en lugar de abruptamente, evitando la presión aumenta y el daño potencial. Esta característica es especialmente crucial en aplicaciones que involucran bombas, calderas y otros equipos sensibles a los choques hidráulicos.

¿Qué materiales se utilizan en la construcción de la válvula de retención de cierre lento?

Nuestra válvula de control de cierre lento se construye típicamente a partir de materiales de alta calidad, como latón o acero inoxidable, lo que garantiza la durabilidad y la resistencia a la corrosión. La elección de materiales no solo mejora el rendimiento, sino que también garantiza una operación duradera en varios entornos.

¿Se puede instalar la válvula de retención de cierre lento en cualquier orientación?

Sí, nuestra válvula de retención de cierre lento está diseñada para una instalación versátil. Se puede instalar en orientación horizontal o vertical, lo que lo hace adecuado para diferentes configuraciones de tuberías. Sin embargo, recomendamos consultar las pautas de instalación para un rendimiento óptimo.

¿Se requiere mantenimiento para la válvula de control de cierre lento?

Si bien la válvula de retención de cierre lento está diseñada para un mantenimiento mínimo, se recomiendan inspecciones periódicas para garantizar una funcionalidad óptima. Verificar la acumulación, realizar inspecciones visuales para fugas o desgaste, y garantizar que el mecanismo esté libre de obstrucciones ayudará a prolongar su vida útil.

¿Cuáles son los beneficios de usar una válvula de retención de cierre lenta en comparación con las válvulas de retención estándar?

La principal ventaja de una válvula de control de cierre lenta sobre las válvulas de retención estándar es su capacidad para evitar el martillo de agua, lo que puede causar ondas de choque dañinas en los sistemas de plomería. Además, al cerrar lentamente, reduce el ruido, mejora la confiabilidad del sistema y proporciona un mejor rendimiento general: ideal para aplicaciones de alta presión.

¿Se puede utilizar esta válvula en aplicaciones comerciales?

¡Absolutamente! La válvula de control de cierre lento es muy adecuada para aplicaciones residenciales y comerciales. Su capacidad para manejar tasas y presiones de flujo variables lo convierte en una excelente opción para edificios, procesos industriales, instalaciones de tratamiento de agua y más.
