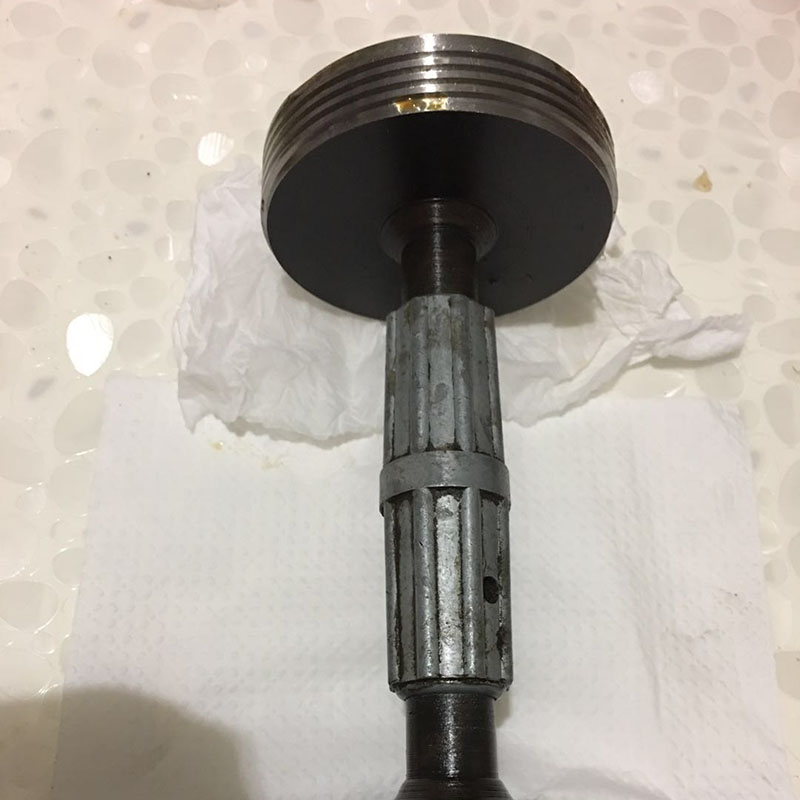

Manómetro de enchufe de rosca

Nuestra compañía puede personalizar el diámetro nominal de 0.8 mm-300 mm (M), American (UN, UNC, UNF, UNEF, UNS, NPSC, NPSM, NPSH, NPSF, NPSI, NPSL, NH), Británico (BSW, BSF), PT estándar japonés, RP estándar alemán (DIN2999), G-Tube, Square Beb. SERRADO, trapezoidal (TR, acme, stub acme), gas cilindro (pz, w), taper (NPT, nptf, z, bkg, r, rb, rb, rc, rp, pt, zg, wkg, bspt, anPT, ptf, etc.), faumnos de hilos (g, pf, ps, bsp, bespp, bespp, bespp, sm) (sm) (sm) (sm), etc. Mango de rosca de alambre ST, medidor de rosca especial de bicicleta (automóvil) (B, BC), electrodomésticos de rosca especial (1BA, 2BA, 3BA, 4BA, 5BA, etc.), rosca de válvulas (5V1, 8V1, etc.) 80 ° de rosca (PG7, PG9, PG11, PG13.5, PG16, PG21, PG29, PG36 PG42, PG42, PG42, PG42, PG42, PG42 PG42 PG42 PG42, PG42, PG42, PGG46 PG42 PG42, PGG42 PGG46 PG48), Gages estándar de API, medios de rosca de tubería de aceite API, medias API Taper, medias de rosca de varilla de sucker (CYG13-10, CYG16-10, CYG19-10, CYG22-10, CYG25-10, CYG29-10,

KGG32-10, KGG36-10, KGG40-10), medidor de rosca de tubo de aceite (LP, TBG, TBG, CSG, LCSG, NC).

Definición de medición de precisión y funciones centrales de los medidores de enchufe de subprocesos

Los medidores de enchufe de roscas de Storaen son herramientas de metrología esenciales diseñadas para verificar la precisión dimensional de las roscas de tornillo internas, asegurando el cumplimiento de los estándares internacionales y el rendimiento mecánico óptimo. Como medidor de medición de hilos críticos, nuestras soluciones definen la precisión a través de un diseño GO/No-GO de doble función, que atiende a diversos tipos de hilos, desde perfiles métricos y basados en pulgadas hasta medidores de hilos BSP especializados y medidores de rosca BSPP para sistemas de tuberías.

Definición de la precisión en la inspección de hilos

Un medidor de enchufe de rosca sirve como una herramienta de verificación binaria: el extremo "GO" debe pasar a través del hilo interno sin problemas, confirmando que cumple con la condición mínima del material (tamaño nominal menos tolerancia permitida), mientras que el extremo "no-go" no debe ingresar, asegurando que el hilo no exceda la tolerancia máxima máxima permitida. Este diseño elimina el juicio subjetivo, proporcionando resultados objetivos para parámetros críticos como el diámetro de tono, el ángulo de rosca (p. Ej., 60 ° para métrico, 55 ° para BSP) y tono. Los medidores de Storaen se adhieren a referencias estándar de medidor de enchufe de rosca como ISO 965-3, ASME B1.2 y DIN 13, que garantizan una precisión rastreable en todas las industrias.

Funciones centrales para diversas aplicaciones

Cobertura integral de tipo de hilo

Nuestros medidores de rosca de tornillo acomodan un amplio espectro de perfiles de rosca:

Hilos métricos (serie M): ideal para uso industrial general, con calificaciones de precisión de hasta 6 h para aplicaciones de tolerancia estrecha como los componentes del motor automotriz.
Pensos BSPP (paralelo) y BSPT (cónicos): diseñado para conexiones de tubería a prueba de fuga en sistemas hidráulicos (BSPP) y tuberías de gas (BSPT), asegurando el cumplimiento de los estándares ISO 7-1 y BS EN 10226.
Hilos NPT: soluciones personalizadas para roscas de tuberías cónicas por ASME B1.20.1, crítica para la integridad de la presión del sector del petróleo y el gas.

Eficiencia en el control de calidad

El mecanismo intuitivo de GO/No-GO reduce el tiempo de inspección hasta un 50% en comparación con los métodos de medición manual, lo que lo hace indispensable para las líneas de producción de alto volumen. Al marcar instantáneamente los hilos no conformes, nuestra herramienta de medidor de subprocesos minimiza los costos de retrabajo y evita que los componentes defectuosos del progreso al ensamblaje, una función esencial en la fabricación de sujetadores aeroespaciales o la producción de dispositivos médicos, donde los riesgos de falla de hilos son catastróficos.

Durabilidad de material y diseño

Construido a partir de acero para herramientas de alto carbono (endurecido a 60 HRC+) o carburo de tungsteno, los medidores de enchufes de rosca de Storaen resisten el desgaste y mantienen la estabilidad dimensional incluso en entornos de alta temperatura o abrasivos. El acabado superficial (RA ≤ 0.05 μm) asegura la inserción suave, protegiendo tanto el medidor como la pieza de trabajo del daño durante el uso repetido.

Confianza en Storaen para la garantía crítica de hilos

Ya sea calibrando hilos internos en las transmisiones automotrices, verificación de las conexiones BSPP en hidráulica industrial o garantizar el cumplimiento de los hilos NPT en la infraestructura energética, los medidores de enchufe de subprocesos de Storaen ofrecen una precisión y confiabilidad inigualables. Al combinar la adherencia rigurosa al estándar de medidor de enchufe de hilo con un diseño versátil para tipos de hilos globales, capacitamos a los fabricantes para lograr una producción de defecto cero, un hilo a la vez.

Especificaciones técnicas y procesos de fabricación de medidores de enchufe de subprocesos

Los medidores de enchufe de subprocesos de Storaen son herramientas de metrología con ingeniería de precisión diseñadas para satisfacer las exigentes demandas de la inspección interna de hilos, combinando especificaciones técnicas detalladas con rigurosos procesos de fabricación para garantizar la precisión, la durabilidad y el cumplimiento de los estándares globales. Como proveedor confiable de medidores de rosca de tornillo y medidores de rosca BSP, ofrecemos soluciones que definen la excelencia en la medición de hilos para industrias que van desde el automóvil hasta el aeroespacial.

Especificaciones técnicas: precisión definida para cada aplicación

Cobertura de tipo de tamaño y hilo

Nuestros indicadores de enchufe de hilo abarcan un rango de diámetro nominal versátil desde 0.8 mm (M1) para componentes de micro precisión a 300 mm (M300) para hilos industriales pesados, acomodando diversos perfiles:

Hilos métricos (ISO): grados 4h a 8h, ideales para ingeniería general (p. Ej., M20 × 1.5-6h);
Hilos BSPP y BSPT: variantes paralelas (BSPP, ISO 7-1) y cónicas (BSPT, BS EN 10226) para conexiones de tubería a prueba de fuga, incluidos tamaños como G1/2 y R1/4;
Tipos especializados: soluciones personalizadas para hilos NPT, ACME y propietarios, asegurando la compatibilidad con referencias estándar de medidor de tapón de subproces como ASME B1.2 y DIN 13.

Control de precisión y tolerancia

Disponible en las clases de precisión H6 a H9 (con H6 como el grado más alto), nuestros medidores logran precisión a nivel de micras (p. Ej., ± 0.0015 mm para M10 × 1.0). Cada medidor de hilo se calibra con estándares rastreables, acompañado de una certificación que vincula a los Institutos Nacionales de Metrología (EG, NIST, PTB), lo que garantiza el cumplimiento de los sistemas de calidad ISO 9001.

Material y acabado superficial

Construido a partir de acero para herramientas de alto carbono (endurecido a 60 HRC+) o carburo de tungsteno para resistencia al desgaste extrema, nuestra herramienta de calibre de hilo presenta un acabado superficial de 0.05 μm de AR de espejo para minimizar la fricción durante la inserción. Los recubrimientos opcionales de estaño mejoran la resistencia a la corrosión en entornos duros, extendiendo la vida útil en un 25%.

Procesos de fabricación: artesanía en cada paso

Diseño asistido por computadora (CAD)

El proceso comienza con el modelado 3D de los parámetros de subprocesos (Pitch, el ángulo del flanco y las zonas de tolerancia) utilizando un software avanzado para garantizar la alineación con las especificaciones del cliente y los requisitos estándar del medidor de tapón de subprocesos. Los módulos especializados manejan perfiles complejos como medidores de rosca BSPP, asegurando una replicación precisa de ángulos de rosca de 55 ° y diseños de flanco paralelo.

Mecanizado de precisión

Las materias primas experimentan un tratamiento térmico para optimizar la dureza antes de la molienda de CNC y la forma de perfeccionar el perfil de hilo con precisión a nivel de micras. Para las intrincadas geometrías, el EDM de alambre (mecanizado de descarga eléctrica) se usa para crear raíces de rosca afiladas y sin rebabas, críticas para prevenir errores de medición en aplicaciones de tolerancia estrecha.

Superfinishishing y calibración

Un riguroso proceso de superfinamiento pulir la superficie del medidor al acabado RA especificado, seguido de una calibración de múltiples puntos utilizando máquinas de medición de coordenadas (CMMS) e interferómetros ópticos. Esto asegura que tanto "Go" como "No-Go" cumplan con sus respectivos límites de tolerancia, según lo definido por los estándares internacionales.

Garantía y certificación de calidad

Cada medidor de enchufe de subprocesos sufre pruebas 100% funcionales para verificar el rendimiento de Go/No-Go, con resultados documentados en un informe rastreable. Este compromiso con la calidad hace de nuestros medidores la opción preferida para las industrias donde la integridad de los hilos no es negociable, como los sujetadores aeroespaciales y la fabricación de dispositivos médicos.

Confía en Storaen para una precisión intransigente

Ya sea que necesite un medidor de enchufe de rosca estándar para roscas métricas, un medidor de rosca BSP especializado para sistemas de tuberías o una solución personalizada para perfiles propietarios, las especificaciones técnicas de Storaen y la experiencia de fabricación brindan una confiabilidad inigualable. Al integrar los estándares globales con ingeniería innovadora, nos aseguramos de que cada herramienta de medidor de hilos que producimos establece el punto de referencia para la precisión, empoderando sus procesos de control de calidad con confianza.
