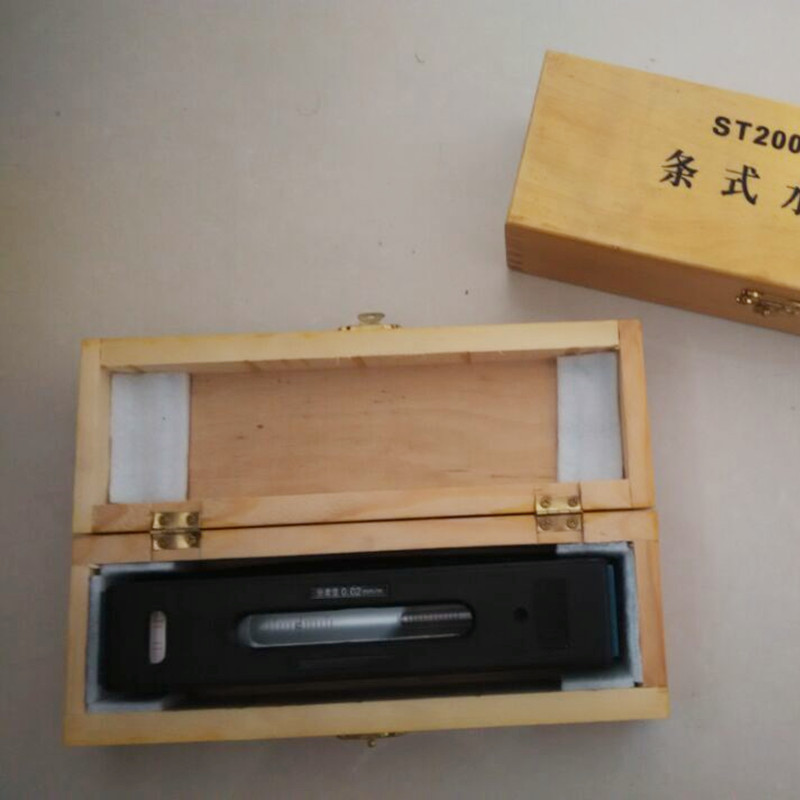

Nivel de barra

• - Vial principal ajustable 0.0002 "/10"
• - Base de vía V.
• - Con vial de prueba cruzada.
• - Cuerpo robusto de hierro fundido.
• - En comparación con los niveles regulares de precisión maestra, este nivel está diseñado y producido en un entorno más sofisticado.
•
• Puntos de producto y aplicaciones del nivel de barra: precauciones para usar un nivel de barra:
• 1. Antes de medir con un nivel de barra, la superficie de medición debe limpiarse y limpiarse cuidadosamente para verificar los defectos como rasguños, óxido y rebabas.
• 2. Antes de medir con un nivel de barra, verifique si la posición cero es correcta. Si no es preciso, el nivel ajustable debe ajustarse y el nivel fijo debe repararse.
• 3. Cuando se mide con un nivel de barra, se debe evitar la influencia de la temperatura. El líquido dentro del nivel tiene un impacto significativo en los cambios de temperatura. Por lo tanto, se debe prestar atención a la influencia del calor de la mano, la luz solar directa y el mal aliento en el nivel.
• 4. En el uso de un nivel de barra, la lectura debe hacerse en la posición del nivel vertical para reducir el impacto del paralaje en los resultados de la medición.
•

• Parámetro de producto


• Nivel de barra Gaza M Especificación de medidor de nivel de barra MM: Precisión: 0.02 mm/m.

¿Qué es un nivel de bar? Diferencias clave de los niveles de marco

​
Un nivel de barra es una herramienta de precisión lineal compacta diseñada para medir la rectitud, la alineación y la inclinación en superficies planas o cilíndricas, ideal para aplicaciones industriales donde el espacio es piezas de trabajo limitadas o cilíndricas (p. Ej. En Storaen, nuestros niveles de barra cuentan con un cuerpo de hierro fundido resistente con una base ranurada en V, lo que permite una colocación segura en superficies redondas y un solo vial de burbujas de precisión para detectar inclinaciones sutiles (tan baja como desviación de 0.02 mm/m). Pero, ¿cómo se diferencia de un nivel de marco? Desglosemos las distinciones clave:​

1. Diseño y estructura​

Nivel de barra: diseño lineal, de un solo eje con una ranura en forma de V a lo largo de la base (crítico para agarrar objetos cilíndricos) y uno o dos viales de burbujas (horizontal/vertical). Ligero y portátil, perfecto para espacios ajustados o mediciones sobre la marcha.​

Nivel de marco (p. Ej., Nivel de marco de precisión): marco rectangular, de cuatro lados con múltiples superficies de trabajo mecanizadas (delantera, posterior, superior, inferior), que soporta mediciones horizontales y verticales en planos planos. Más voluminoso pero más versátil para inspecciones complejas de múltiples superficies.​

2. Enfoque de medición​

Nivel de barra: se especializa en alineación cilíndrica (por ejemplo, verificación de la rectitud de las guías de la máquina herramienta, las instalaciones de tuberías) y la planitud de un solo plano. El V-Rane garantiza un contacto estable con ejes redondos, eliminando el deslizamiento durante la medición.​

Nivel de marco: sobresale en las verificaciones de planitud multidimensional (horizontal, vertical, cuadratura) en grandes superficies planas como bases de máquinas, marcos de construcción o mesas de carpintería. Sus cuatro bordes proporcionan puntos de referencia para un ángulo complejo y tareas de alineación.

​
3. Escenarios de precisión y aplicación​

Ambas herramientas ofrecen alta precisión (0.02 mm/m estándar en Storaen), pero sus fuerzas se encuentran en diferentes casos de uso:​

Use un nivel de barra cuando trabaje con componentes cilíndricos, rieles estrechos o en espacios confinados donde una herramienta compacta es esencial.​
Opta por un nivel de marco (especialmente un nivel de marco de precisión) al medir superficies planas, verificar los ángulos rectos o necesitar retroalimentación horizontal/vertical simultánea en talleres, sitios de construcción o configuraciones de máquinas CNC.​

4. Experiencia de Storaen en ambas categorías​

En Storaen, diseñamos niveles de barra para confiabilidad resistente: sus cuerpos de hierro fundido resisten la corrosión y el impacto, mientras que el ritmo de V sufre una molienda de precisión para garantizar un ajuste cilíndrico perfecto. Nuestros niveles de marco, incluida la serie de nivel de marco de precisión premium, cuentan con marcos de aluminio de grado aeronáutico y sistemas de doble vial para una precisión inigualable de la superficie múltiple.​

Ya sea que necesite la portabilidad de un nivel de barra o la versatilidad de un nivel de marco, las herramientas de grado industrial de Storaen ofrecen la precisión y la durabilidad que exigen sus proyectos. Explore nuestro rango hoy para encontrar la solución de medición adecuada para su aplicación.

Nivel de barra de alta precisión: especificaciones de precisión de 0.02 mm/m

En Storaen, nuestra serie de nivel de barra redefine la medición de precisión con la precisión de 0.02 mm/m líder en la industria, diseñada para tareas donde incluso la desviación más pequeña puede afectar el éxito del proyecto. Esta especificación significa que nuestra herramienta detecta una mera inclinación de 0.02 mm de más de 1 metro de longitud, estableciendo el estándar para la alineación crítica en aplicaciones industriales, de fabricación y mantenimiento.​

1. Tecnología de vial de burbujas calibradas​

El corazón de la precisión de nuestro nivel de barra es su vial de burbujas meticulosamente calibrado, construido con vidrio de grado óptico y fluido estabilizado con temperatura para minimizar los errores de expansión. Cada vial se somete a un proceso de calibración de 3 pasos, asegurando que la burbuja descansa exactamente en el centro cuando la superficie es perfectamente horizontal o vertical. Esto elimina las conjeturas, proporcionando lecturas claras y repetibles incluso en entornos fluctuantes.​

2. Base ranurada en V maquinada en precisión​

Nuestro nivel de barra presenta una ranura en forma de V tolerancias a nivel de micrones, asegurando un contacto sin costuras con superficies cilíndricas como ejes, tuberías o guías de riel. La superficie del ángulo de 120 ° de ranura y la superficie de fin de espejo (RA ≤ 0,8 μm) eliminan las inconsistencias de deslizamiento y medición, lo que lo hace ideal para controles de rectitud en piezas de trabajo redondas, donde la precisión no es negociable.

​
3. Construcción resistente para un rendimiento estable​

Ubicado en un cuerpo de hierro fundido tratado con calor, nuestro nivel de barra resiste la expansión térmica y el estrés mecánico, manteniendo una precisión de 0.02 mm/m a través de temperaturas de -10 ° C a 50 ° C. El diseño de núcleo sólido amortigua las vibraciones de la maquinaria industrial, mientras que el recubrimiento de esmalte anticorrosivo protege contra el aceite, el refrigerante y la humedad, crítico para la precisión a largo plazo en entornos de talleres hostiles.​

4. Aplicaciones donde la precisión es más importante​

Desde la alineación de las guías de máquinas herramienta CNC hasta la verificación de la rectitud de los rodillos transportadores o las instalaciones de tuberías, nuestro nivel de barra de alta precisión ofrece una confiabilidad inigualable. Los ingenieros y técnicos confían en su calificación de 0.02 mm/m para:​

Configuración de la máquina herramienta: garantizar la alineación del husillo para evitar defectos de la pieza de trabajo​
Inspección de componentes aeroespaciales: validación de tolerancias de la parte cilíndrica​
Mantenimiento de equipos pesados: calibración de ejes de cilindro hidráulico para un funcionamiento suave​

5. Compromiso de Storaen con la precisión​

Cada nivel de barra deja nuestra fábrica con un certificado de calibración rastreable, confirmando el cumplimiento de los estándares ISO 17025. Sometimos a cada herramienta a una auditoría de calidad de 12 puntos, que incluye pruebas de planitud, verificaciones de estabilidad de burbujas y ciclo de temperatura, para garantizar que la especificación de 0.02 mm/m sea cierta a lo largo de su ciclo de vida.​

Cuando su proyecto exige mediciones en las que pueda apostar su reputación, elija el nivel de barra de Storaen, donde la precisión de 0.02 mm/m no es solo una especificación, sino una promesa de precisión sin compromiso.

Aplicaciones de nivel de barras: medición de piezas de trabajo cilíndricas y ranuras en V

En la medición industrial, los niveles de barra sobresalen en tareas de precisión que involucran superficies cilíndricas y estructuras en forma de V, roles donde su diseño especializado supera a las herramientas generales. En Storaen, nuestra serie de nivel de barra está diseñada para enfrentar estos desafíos con precisión y confiabilidad inigualables, lo que la convierte en la opción preferida para los profesionales que trabajan con piezas de trabajo cilíndricas, guías de máquinas herramienta y componentes con V.

1. Comprobaciones de alineación de la pieza de trabajo cilíndrica y rectas

La característica definitoria de un nivel de barra, la base ranurada en V, crea una interfaz segura y estable con superficies redondas, como:

Los ejes de la máquina herramienta: al alinear los ejes del huso CNC o los rodillos transportadores, el nivel de barra de Storaen asegura un rescate mínimo al detectar micro inclinaciones (tan bajas como 0.02 mm/m) a lo largo del eje longitudinal del cilindro. El ángulo de 120 ° de V-V de la V y la superficie de precisión (RA ≤ 0.8 μm) se ajustan perfectamente a la geometría cilíndrica, eliminando el deslizamiento y los errores de medición.

Instalaciones de tuberías: en los sistemas de petróleo y gas o tuberías industriales, nuestro nivel de barra verifica la rectitud de los segmentos de tubería durante el ensamblaje, evitando la desalineación que podría causar ineficiencias de flujo o estrés estructural. Su diseño compacto se ajusta fácilmente a espacios de conducto ajustados, donde las herramientas más voluminosas no alcanzan.

2. Calibración de componentes de V-ranura

Las estructuras de ranuración en V (comunos en accesorios, medidores y sistemas ferroviarios) reflejan las verificaciones de ángulo y planitud precisos. El nivel de barra de Storaen se destaca aquí por:

Prueba de la cuadrícula de V-Groove: colocar el nivel en dos ranuras en V opuestas (por ejemplo, en las diapositivas de la máquina herramienta) revela desviaciones angulares, asegurando que los componentes se apareen correctamente para un movimiento lineal suave.
Alineando rieles guiados en V: en las líneas de fabricación automatizadas, nuestro nivel de barra asegura que los rieles guiados en V sean perfectamente paralelos, minimizando el desgaste en los carruajes en movimiento y manteniendo la precisión posicional para brazos robóticos o manejadores de materiales.

3. Tareas de precisión automotriz

En industrias donde se miden las tolerancias en micrones:

Ensamblaje automotriz: durante la instalación del tren motriz, nuestra herramienta garantiza que los árboles de levas y los cigüeñales estén alineados dentro de las especificaciones, evitando problemas costosos de rendimiento en el futuro.

4. Por qué los niveles de barra de Storaen conducen en la medición cilíndrica

Nuestros niveles de barra combinan tres ventajas clave para estas aplicaciones:

Construcción resistente de hierro fundido: resistir impactos y fluctuaciones térmicas en talleres duros, manteniendo la precisión durante años de uso intensivo.
VIALES DE BUBBLE DE CABEZA ÓPTICA: Proporcione lecturas instantáneas e inequívocas incluso en condiciones de poca luz, lo que reduce el tiempo de medición en un 30% en comparación con los niveles genéricos.
Calibración rastreable: cada herramienta viene con un informe certificado por ISO 17025, que garantiza su precisión de 0.02 mm/m cumple con los estándares internacionales para tareas críticas.

Ya sea que esté alineando un solo eje o administrando una instalación industrial compleja, el nivel de barra de Storaen ofrece la precisión y la durabilidad necesaria para mantener piezas de trabajo cilíndricas y componentes de vía V dentro de la tolerancia. Confíe en la herramienta diseñada para los desafíos únicos de la medición de la superficie redonda, porque en la fabricación, la curva más pequeña puede marcar la mayor diferencia.
