Mesa de soldadura 3D

Lugar de origen: Hebei

Garantía: 1 año

Soporte personalizado: OEM, ODM

Nombre de marca: Storan

Número de modelo: 2005

Nombre del producto: material de plataforma de soldadura flexible 3D

Material: hierro fundido/acero

Aplicación: Industria

Tolerancia del tamaño de poro: ± 0.05 mm

Tratamiento de la superficie T: nitruración de superficie

Planitud: 0.02 mm/1000 mm

Rugosidad: RA1.6-RA3.2

Proceso: mecanizado CNC

Tipo: Press de molduras

Certificado: ISO9001: 2008

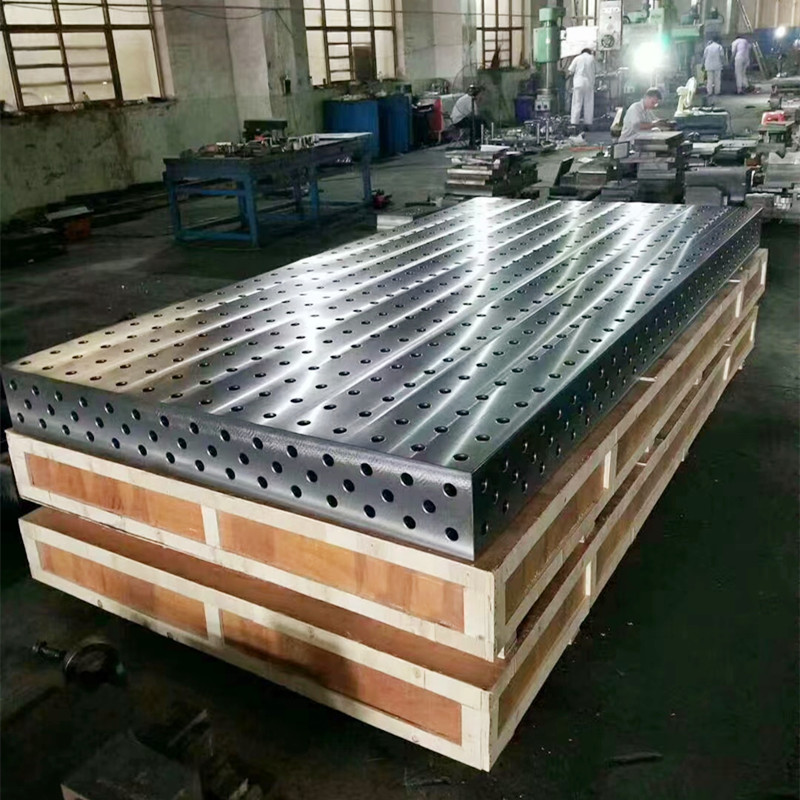

Detalles del empaque: Tabla de soldadura en 3D de caja de madera contrachapada con accesorios Tabla de soldadura flexible de óxido negro OEM HT300

Venta de unidades: Artículo único

Tamaño de paquete único: 100x100x20 cm

Peso bruto único: 5000 kg

Tiempo de entrega

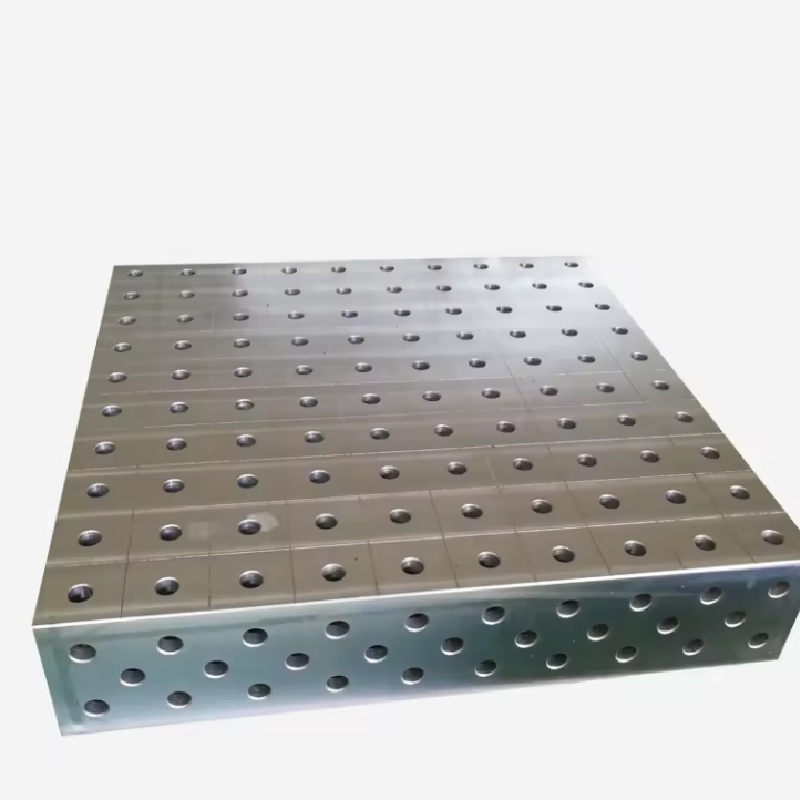

Mesa de soldadura 3D

La plataforma de soldadura 3D es una plataforma de soldadura avanzada, la plataforma

y cuatro lados se distribuyen con agujeros de 28, utilizados para coordinar con

el accesorio flexible en 3D, para lograr una posición rápida y sujeción de la pieza de trabajo

que necesita ser soldado. Las ventajas de una plataforma de soldadura 3D son de alta eficiencia,

Alta precisión y bajo costo. Un conjunto de sistemas de herramientas de soldadura 3D puede básicamente

Satisfacer todas las piezas de soldadura de clientes.

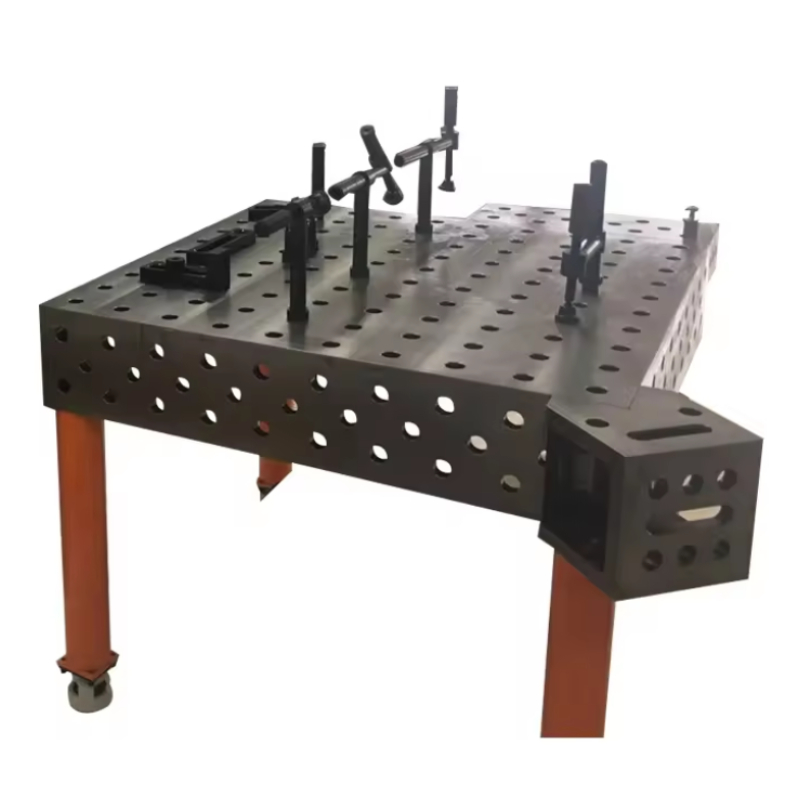

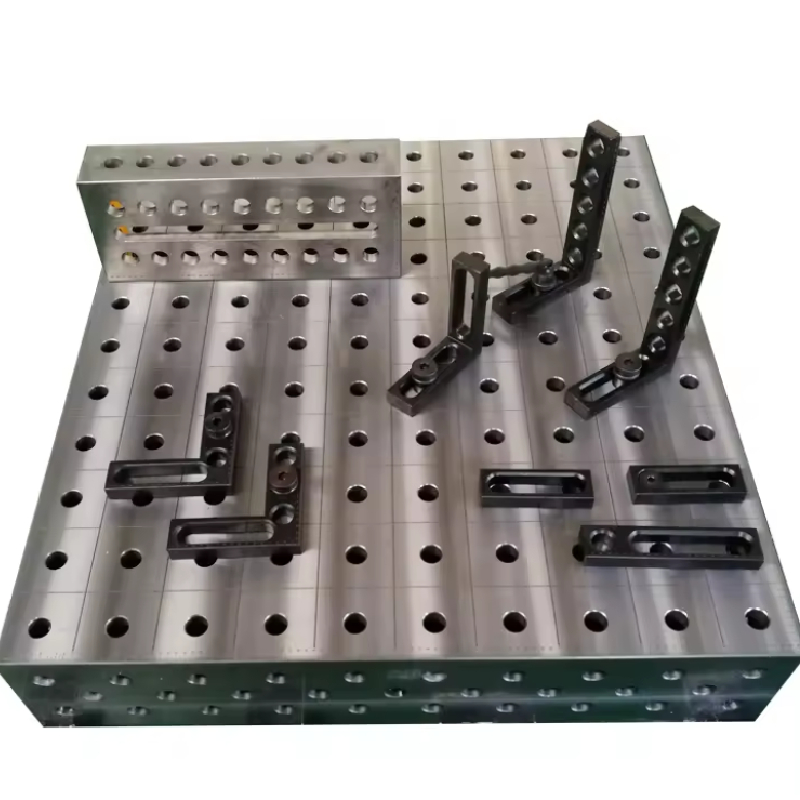

Los componentes se pueden equipar después de seleccionar lo siguiente:

1, Herramientas para el soporte: estuche en cubos en forma de U, estuche en forma de L en forma de L, soporte de ángulo y medidor de ángulo

2, piezas de repuesto para ubicar:

3, Herramientas para sujetar y arreglar

4, piezas de repuesto para bloquear la pieza de trabajo

5, herramientas auxiliares

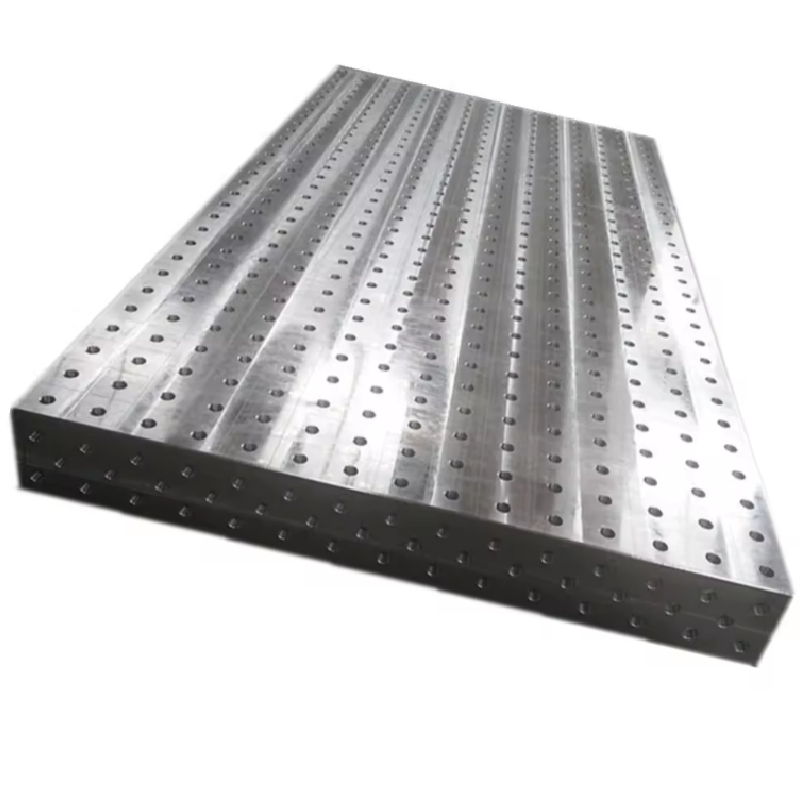

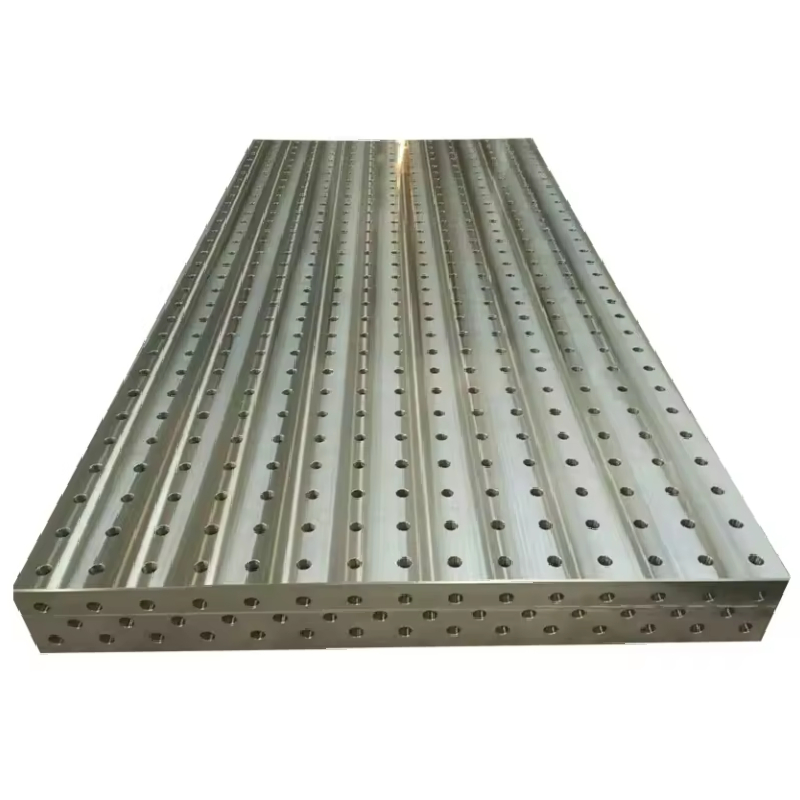

Tabla de soldadura 3D 1.2×2.4 1×2 1.5×3 2x4m tiene una mesa de hierro fundido y mesa de accesorios

• - Dimensions:1000X1000mm-2000X4000mm
• - Cinco superficies de trabajo La pieza de localización se puede instalar. También se puede extender a través de cualquiera de sus cinco superficies de trabajo.
• - Su material se divide en: tablas de soldadura de acero (Q345) y tablas de soldadura de fundición (HT300).

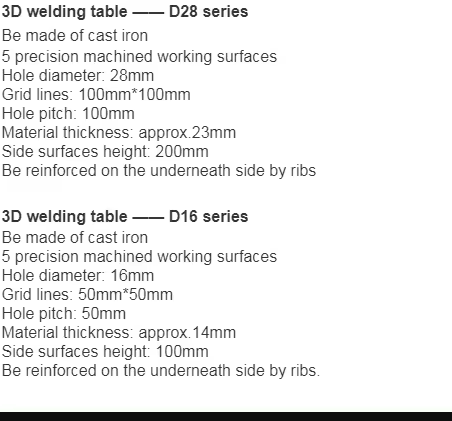

• - Su diámetro de agujeros se divide en: serie D28 y serie D16.
• - Cuadrícula diagonal: D28 es de 100*100 mm; D16 es de 50*50 mm.

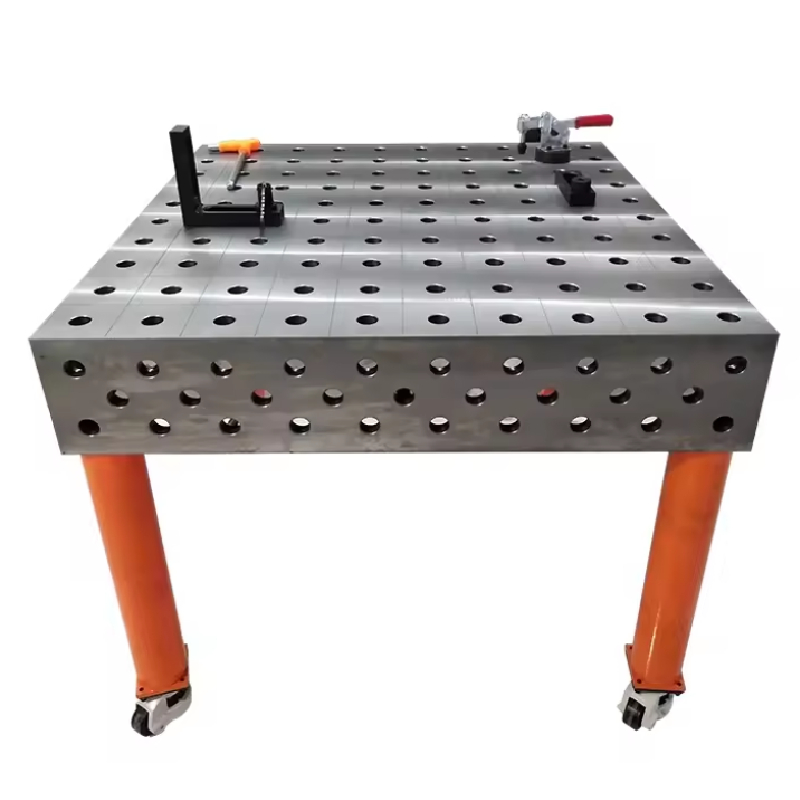

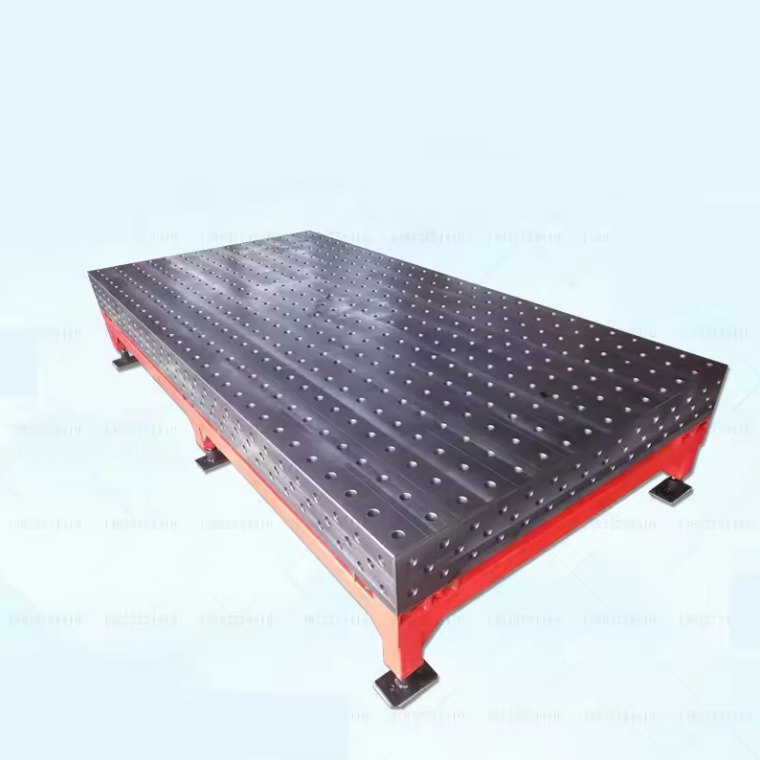

Secundario: Piernas, marco de acero y caja de elevación hidráulica, de acuerdo con el requisito.

La plataforma de soldadura 3D es un accesorio universal diseñado específicamente para la fabricación de productos soldados; Utilizado para la conveniencia de soldadura, flexibilidad y muchos diferentes de los métodos de soldadura tradicionales.

Combinación tridimensional del sistema del sistema de soldadura flexible Equipo de proceso de soldadura.

Tres dimensiones: representar tres direcciones. En general, los accesorios son longitudinales y transversales sin direcciones verticales. La plataforma tiene dos direcciones, y los cuatro bordes se pueden usar para la instalación vertical, logrando una combinación tridimensional.

Sistema de agujeros: La característica principal de este accesorio es que, desde la plataforma hasta los accesorios, hay agujeros estándar sin hilos tradicionales o lotes T. Junto con los pasadores de bloqueo rápido, el ensamblaje se puede hacer más rápido y más conveniente, y el posicionamiento se puede lograr.

Combinación: Debido a que todos los archivos adjuntos están prefabricados, se pueden combinar y ajustar de acuerdo con las necesidades del producto.

Flexibilidad: Con las funciones mencionadas anteriormente, todo el conjunto de equipos puede cambiar de acuerdo con los cambios del producto. Un conjunto de accesorios puede satisfacer las necesidades de varios productos o docenas de productos, acelerando en gran medida el proceso de investigación y desarrollo de productos y producción de pruebas, ahorrando mucha mano de obra, recursos materiales y recursos financieros (productos ambientalmente amigables y bajos en carbono).

Soldadura: Este producto es un accesorio universal diseñado específicamente para la fabricación de productos soldados; Utilizado para la conveniencia de soldadura, flexibilidad y muchos diferentes de los métodos de soldadura tradicionales.

Los requisitos básicos para la imprimación contra la riega en una plataforma de soldadura en 3D son: buena adhesión a la superficie de la fundición, un buen rendimiento contra el óxido, buena adhesión a la capa superior de pintura y una fácil construcción y almacenamiento.

Las características principales para buscar en una mesa de soldadura en 3D

Al seleccionar una tabla de soldadura 3D, es esencial considerar varias características que mejoran significativamente la productividad y la precisión en sus proyectos de soldadura. Una tabla de soldadura 3D de alta calidad puede marcar la diferencia para lograr resultados óptimos. Aquí están las características principales para buscar:

1. Construcción robusta: una resistente mesa de soldadura en 3D debe estar hecha de materiales de alto grado capaces de resistir cargas pesadas y los rigores de los procesos de soldadura. Busque tablas construidas con acero duradero o hierro fundido, asegurando la longevidad y la estabilidad.

2. Modularidad: la capacidad de personalizar y ajustar su configuración es crucial. Una tabla de soldadura 3D modular permite la integración de varios complementos y accesorios, lo que le permite adaptar su espacio de trabajo para adaptarse a proyectos específicos, ya sean diseños intrincados a pequeña escala o grandes conjuntos.

3. Mecanizado de precisión: para lograr la máxima precisión, las superficies y las ranuras en la tabla de soldadura 3D deben mecanizarse con precisión. Busque tablas que ofrezcan un patrón de cuadrícula con agujeros y ranuras con precisión, lo que facilita la sujeción segura y el posicionamiento de las piezas de trabajo.

4. Opciones de sujeción versátiles: las soluciones efectivas de sujeción son vitales para garantizar la estabilidad durante el proceso de soldadura. Una tabla de soldadura 3D de calidad debe proporcionar una variedad de puntos de montaje y abrazaderas, lo que permite configuraciones flexibles y una retención segura en diferentes formas y tamaños de materiales.

5. Compatibilidad con los accesorios: asegúrese de que la tabla de soldadura 3D que elija sea compatible con varios sistemas de fijación. Esta compatibilidad mejorará su capacidad para crear configuraciones personalizadas de manera rápida y eficiente, ahorrándole tiempo y aumentando la productividad.

6. Tratamiento de superficie: una superficie que resiste la contaminación y el desgaste es vital en un entorno de soldadura. Busque mesas con recubrimientos o acabados anti-disfraz que ayuden a mantener una superficie de trabajo limpia y prolongar la vida útil de la mesa.

Beneficios del uso de una tabla de soldadura 3D para el trabajo de precisión

En el mundo de la fabricación de metales, lograr la precisión y la precisión es primordial para proyectos exitosos. Una de las herramientas más efectivas disponibles para los soldadores es la tabla de soldadura 3D de precisión. Este equipo esencial no solo mejora la productividad, sino que también mejora significativamente la calidad del trabajo terminado.

Una tabla de soldadura 3D de precisión está diseñada con un marco robusto que permite configuraciones personalizables adaptadas a los requisitos específicos de cada proyecto. La superficie generalmente está hecha de materiales de alta calidad, lo que garantiza la durabilidad y la estabilidad durante las operaciones de soldadura. Esta estabilidad puede evitar la deformación o la distorsión de las piezas metálicas en las que se trabaja, lo cual es crucial para mantener estándares de alta precisión.

Otro beneficio significativo de usar una tabla de soldadura 3D de precisión son las plantillas y accesorios avanzados que puede acomodar. Muchas de estas tablas vienen con ranuras T o agujeros que permiten a los soldadores apretar los componentes de forma segura. Esta característica es esencial para proyectos multidimensionales, donde el mantenimiento de la configuración correcta es vital. Como resultado, el riesgo de desalineación y errores se reduce considerablemente, lo que permite soldaduras limpias y precisas.

Además, el uso de una tabla de soldadura 3D de precisión puede agilizar el flujo de trabajo y reducir el tiempo dedicado a cada proyecto. Al proporcionar un espacio de trabajo designado que sea organizado y eficiente, los soldadores pueden centrarse más en los aspectos creativos y técnicos de su trabajo que en la configuración. Esta mayor eficiencia conduce a niveles de productividad más altos y, en última instancia, una mejor rentabilidad para las empresas.

En conclusión, invertir en una mesa de soldadura 3D de precisión es un cambio de juego para cualquier soldador profesional que busque mejorar su oficio. Con su capacidad para proporcionar estabilidad, personalización y eficiencia, es una herramienta invaluable que admite trabajos de soldadura de alta calidad y precisos. Ya sea que sea un experto experimentado o un novato en el campo de soldadura, utilizar una mesa de soldadura 3D de precisión sin duda elevará sus proyectos al siguiente nivel.

Funciones centrales y valor de aplicación industrial de tablas de soldadura 3D

Las tablas de soldadura 3D de Storaen redefinen la precisión y la eficiencia en la fabricación de soldadura industrial, que sirve como plataformas modulares versátiles diseñadas para racionalizar el posicionamiento de la pieza de trabajo, la integración de accesorios y las operaciones de soldadura de múltiples eje. Como proveedor líder de tablas de fabricación de soldadura, ofrecemos soluciones que combinan alta rigidez, configuraciones personalizables y precisión repetible, esencial para los entornos de fabricación modernos que exigen resultados de soldadura por defecto cero.

Posicionamiento de precisión en el núcleo

En el corazón de nuestro diseño de la mesa de soldadura en 3D hay una cuadrícula de cinco lados de agujeros mecanizados con precisión (serie D28 o D16), que permite unir sin costura de abrazaderas, ángulos y accesorios en la superficie superior y los cuatro paneles laterales. Este sistema de cuadrícula (espaciado de 100×100 mm o 50×50 mm) garantiza una precisión posicional dentro de ± 0.05 mm, eliminando las conjeturas para alinear componentes complejos como marcos de chasis automotrices, soportes aeroespaciales o piezas de maquinaria de alta resistencia. El resultado? Una configuración de soldadura repetible que reduce los ajustes de prueba y error en un 60%, crítico para la producción en masa donde la consistencia no es negociable.

Flexibilidad modular para diversas necesidades de fabricación

Nuestras mesas fabulosas de soldadura prosperan en adaptabilidad:

Integración multiplataforma: los tamaños estándar (1000×1000 mm a 2000×4000 mm) se pueden atornillar utilizando pines de bloqueo rápido, creando superficies de trabajo extendidas para proyectos de gran tamaño, ideal para la construcción naval o el ensamblaje de equipos agrícolas.
Cambios de accesorios sin herramientas: compatible con una amplia gama de accesorios de soldadura (bloques U, ranuras en T, pinzas magnéticas), la tabla permite una reconfiguración rápida entre diferentes trabajos, el tiempo de configuración de accesorios de corte en un 50% en comparación con las tablas de posición fija tradicional.

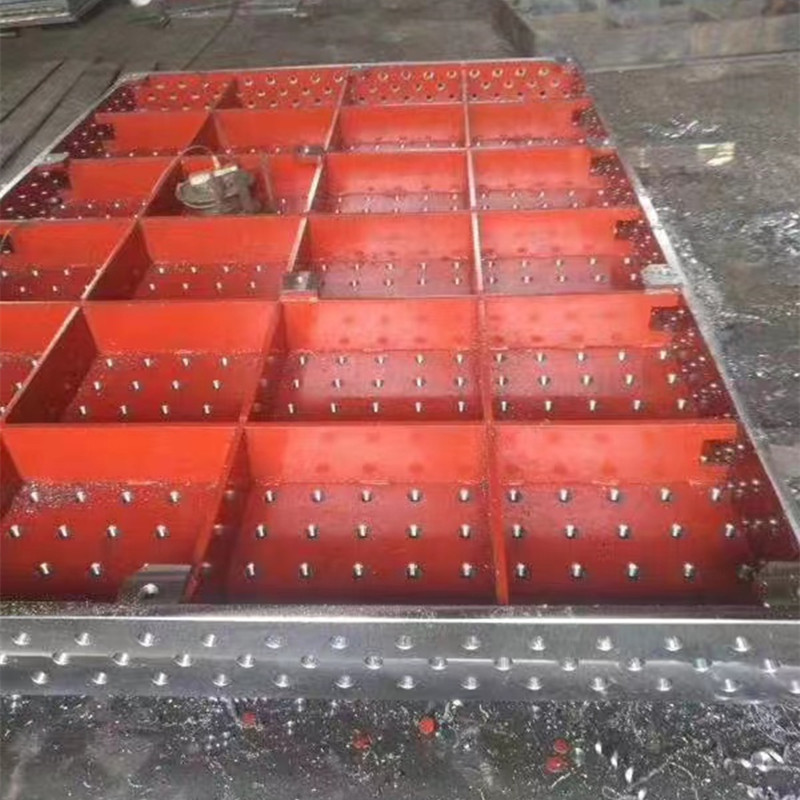

Capacidad de carga de servicio pesado: construida a partir de hierro fundido HT300 o acero Q345 con estructura inferior acanalada, estas tablas soportan cargas estáticas de hasta 2700 kg, lo que soporta incluso los componentes industriales más grandes sin deflexión, lo que debe para soldar por el brazo de excavadores o la fabricación de la estructura de la grúa.

Aplicaciones industriales: donde la precisión cumple con la productividad

Fabricación automotriz

Use como una tabla de fabricación de soldadura para ensamblar marcos del cuerpo del automóvil, asegurando que las soldaduras puntuales se alineen dentro de ± 0.1 mm para cumplir con los estándares de calidad OEM. La opción de recubrimiento contra la dispersión protege la superficie de los restos de soldadura, extendiendo la vida útil en líneas de producción de alto volumen.

Aeroespacial y defensa

Crítico para fabricar estructuras de aleación de aluminio livianas (por ejemplo, soportes del motor de la aeronave), donde la estabilidad térmica de la mesa (expansión mínima bajo calor de soldadura) y planitud (0.02 mm/1000 mm) evitan la desviación dimensional que podría comprometer la seguridad del vuelo.

Maquinaria y equipo pesado

La solución de referencia para la soldadura de marcos de excavadora o las tripas de la bomba industrial, gracias a su robusta construcción y diseño modular que acomoda piezas de trabajo de forma impares a través de instalaciones de accesorios personalizados.

¿Por qué las mesas de soldadura 3D Storaen conducen el camino?

Más allá de las funciones básicas, nuestras tablas características:

Excelencia en el acabado superficial: una superficie del suelo (RA1.6-RA3.2) garantiza un movimiento de accesorio liso y una alineación precisa, mientras que el tratamiento de nitruración opcional mejora la resistencia al desgaste en los entornos de soldadura abrasiva.
Cumplimiento de estándar global: certificado a ISO 9001 y JB/T7974-99, nuestras tablas de soldadura en 3D satisfacen las rigurosas demandas de los estándares de fabricación internacional, proporcionando tranquilidad en proyectos transfronterizos.

Eleve su proceso de soldadura con Storaen

Ya sea que necesite una mesa de fabricación de soldadura compacta para la creación de prototipos o una mesa de soldadura en 3D a gran escala para la producción en masa, las soluciones de Steraen ofrecen la precisión, la durabilidad y la flexibilidad requeridas para mantenerse a la vanguardia en la fabricación moderna. Al minimizar el tiempo de configuración, maximizar la compatibilidad del accesorio y garantizar una precisión repetible, nuestras tablas transforman la soldadura de un proceso manual y propenso a errores en un flujo de trabajo racionalizado y automatizado, lo que impulsa a su equipo para construir mejor, más rápido y con una confianza inigualable.

Sistemas de accesorios y soluciones personalizadas para tablas de soldadura 3D

Las tablas de soldadura 3D de Storaen se complementan con un sistema de accesorios integral y soluciones personalizadas personalizadas, diseñadas para maximizar la versatilidad, la precisión y la adaptabilidad para cada necesidad de fabricación de soldadura. Ya sea que necesite componentes estándar para una configuración rápida o modificaciones a medida para proyectos únicos, nuestras ofertas transforman su tabla de fabricación de soldadura en una estación de trabajo altamente especializada, diseñada para satisfacer las exigentes demandas de la fabricación moderna.

Ecosistema accesorio modular para una integración perfecta

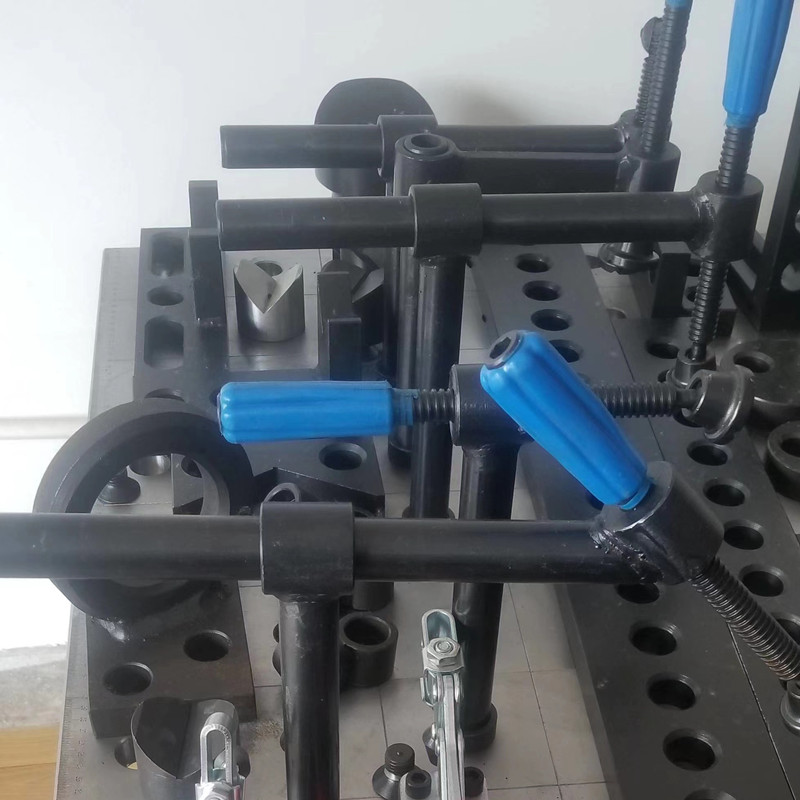

Nuestros accesorios plug-and-play mejoran la funcionalidad de su tabla fabulosa de soldadura, permitiendo cambios de configuración rápidos y flujo de trabajo optimizado:

Herramientas de soporte y nivelación: las patas de acero ajustables con almohadillas antivibrantes aseguran una configuración estable en pisos de taller desiguales, mientras que los sistemas de elevación hidráulica (rango de altura de 100–500 mm) permiten el posicionamiento ergonómico para soldaduras aéreas o difíciles de alcanzar.

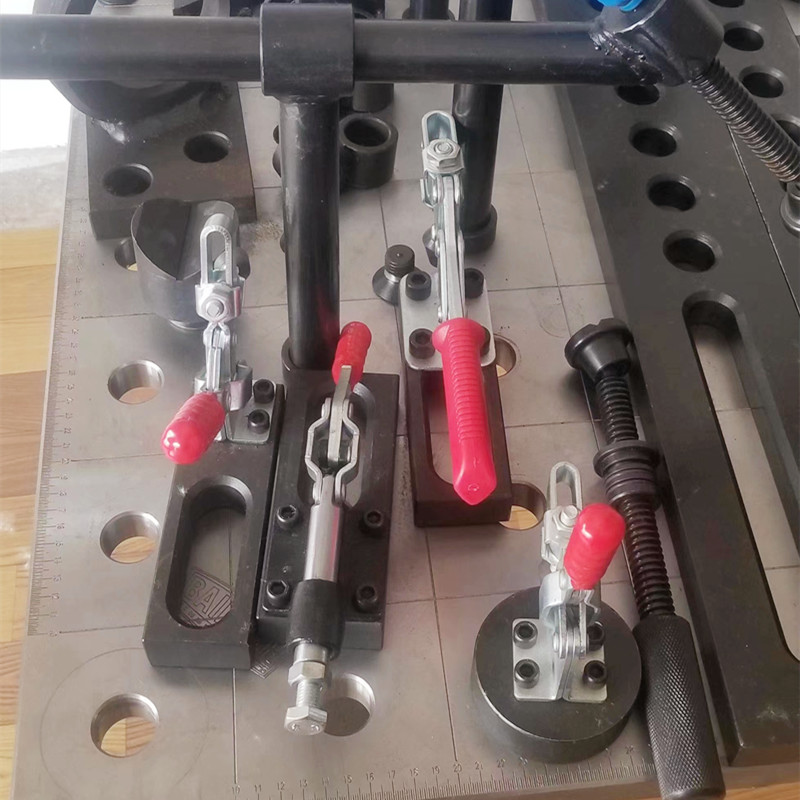

Soluciones de fijación y sujeción: una gama de abrazaderas magnéticas, abrazaderas de palanca y bloques U (compatibles con sistemas de hoyos D28/D16) aseguradas piezas de trabajo seguras de todas las formas y tamaños, con mecanismos de liberación rápida que reducen el tiempo de instalación del accesorio en un 40%. Los soportes en ángulo (0–90 ° ajustables) y los cuadrados de precisión ayudan en la alineación de múltiples eje, crítico para ensamblajes complejos como armas robóticas o trusses aeroespaciales.
Seguridad y protección complementos: los recubrimientos anti-disfraz (aplicados a las superficies de la mesa) y los protectores de salpicaduras extraíbles minimizan la acumulación de escombros, mientras que las esteras resistentes al calor protegen el sistema de la cuadrícula de la exposición prolongada a los arcos de soldadura, extendiendo la vida útil de la tabla en entornos de fabricación de alta intensidad.

Soluciones personalizadas: diseñadas a su visión

Dimensiones y configuraciones a medida

Más allá de los tamaños estándar (1000×1000 mm a 2000×4000 mm), diseñamos tablas de soldadura en 3D en longitudes, anchos y alturas personalizadas, incluidas plataformas de gran tamaño (hasta 5000×3000 mm) para proyectos a escala industrial. Las formas no rectangulares (áreas de montaje circulares, en forma de L) y empotradas acomodan maquinaria especializada o robots de soldadura automatizados, asegurando una integración perfecta en su línea de producción.

Características mecanizadas con precisión

Personalización del sistema de agujeros: ajuste el espaciado de los orificios (p. Ej., 75×75 mm para rejillas híbridas) o especifique los tipos de hilos métricos/imperiales (M12, ½ ”-13 UNC) para que coincidan con los accesorios existentes, eliminando la necesidad de placas adaptadoras.
Tratamientos de superficie: elija entre acabados terrestres (RA1.6 para uso estándar) o superficies súper terminadas (RA0.8 para alineación de grado metrología), con nitruración opcional (HV900+) para mejorar la dureza y resistir el desgaste abrasivo en aplicaciones de servicio pesado.

Modificaciones específicas de la industria

Automotriz: lotes T integrados para la alineación de la cinta transportadora, ideal para células de soldadura por parte de la parte de alta velocidad.
Aeroespacial: insertos de acero inoxidable no magnético para evitar la interferencia con el equipo sensible de NDT (pruebas no destructivas) durante la soldadura de aleación de aluminio.
Marine: parte inferior recubierta de epoxi para resistencia a la corrosión en ambientes de agua salada, combinada con soportes de esquina reforzados para la fabricación de componentes de la plataforma en alta mar.

Rápido cambio y apoyo global

Accesorios de stock: la mayoría de las abrazaderas, las piernas y las herramientas de nivelación se envían dentro de las 24 horas, lo que garantiza un tiempo de inactividad mínimo para los ajustes de la línea de producción.
Tiempos de entrega personalizados: las tablas personalizadas estándar (diseños no complejos) se entregan en 15-20 días, con soporte de ingeniería dedicado para refinar dibujos y selecciones de materiales (por ejemplo, acero inoxidable para aplicaciones de grado alimenticio).
Calidad certificada: todas las tablas de soldadura 3D personalizadas experimentan pruebas de planitud rigurosas (0.02 mm/1000 mm) y validación de carga, acompañada de informes de calibración compatibles con ISO 9001 para un control de calidad rastreable.

Desbloquee todo el potencial de su mesa fabulosa de soldadura

Con los sistemas accesorios de Storaen y las soluciones personalizadas, su mesa de fabricación de soldadura se convierte en más que un banco de trabajo: es una plataforma escalable para la innovación. Ya sea que necesite componentes listos para obtener ganancias de productividad inmediata o una mesa de soldadura 3D totalmente personalizada para un proyecto innovador, nuestro equipo combina experiencia en ingeniería con agilidad de fabricación para ofrecer soluciones que coincidan con su visión. Eleve sus operaciones de soldadura con accesorios que se adaptan y las personalizaciones que se transforman, porque en la fabricación, la precisión lo es todo y una talla nunca se ajusta a todos.

La imprimación anti-rominación común es la pintura de grasa. Pintura de resina natural. Pintura de asfalto. Pintura fosfatoria, etc. Su rendimiento y rango de aplicaciones varían. La placa plana soldada ha sido limpiada. Después de pasar la inspección. Por lo general, la pintura anti -óxido se aplica en superficies no afectadas o en todas las superficies. Al aplicar, debe entenderse cuidadosamente que en la selección y producción de placas planas de soldadura, el proceso de pintura manual es generalmente simple. Económicamente conveniente y adecuado para la producción de piezas individuales de piezas de fundición.

1. El entorno de trabajo de la plataforma de soldadura. El entorno de trabajo adecuado para varias pinturas contra la riña varía. Por lo tanto, al elegir, uno debe comprender el entorno de trabajo de la placa plana soldada.
2.  La imprimación y la capa superior no necesitan coincidir. Placas planas de soldadura, además de la imprimación. Y necesita ser pintado en la parte superior. La mayoría de los abrigos se aplican después del procesamiento mecánico, por lo que se debe considerar la adhesión entre el imprimación y la capa superior. En general, los cebadores y los abrigos preparados con materiales de pintura similares coinciden. Los imprimadores y los abrigos preparados con diferentes tipos de pinturas pueden no ser compatibles debido a su fuerte adhesión. No pueden unirse bien el uno con el otro. Por lo tanto, es necesario comprender el rendimiento de la pintura.
3. El método de construcción del cebador antirrenoso. Cada imprimación contra la rompina tiene su propio método de construcción y recubrimiento de buena construcción. Para confirmar si la fábrica o taller tiene tales condiciones, la placa plana soldada se fabrica de acuerdo con el estándar JB/T7974-99. El producto está hecho en placa acanalada y tipo de caja. La cara de trabajo tiene una forma rectangular, hecha de material HT200. La cara de trabajo adopta la tecnología de raspado y molienda, y una forma de V se puede mecanizar en la cara de trabajo. T en forma de T. Ganos en forma de U y agujeros circulares. Agujeros largos, etc. La placa plana de soldadura es una herramienta de referencia plana utilizada para la soldadura de la pieza de trabajo, y la placa plana debe ajustarse a la horizontal de acuerdo con los requisitos de instalación. La carga se distribuye uniformemente en cada punto de soporte. Cuando se usa a una temperatura ambiente de 20 ± 5 ℃, se debe evitar la vibración.
