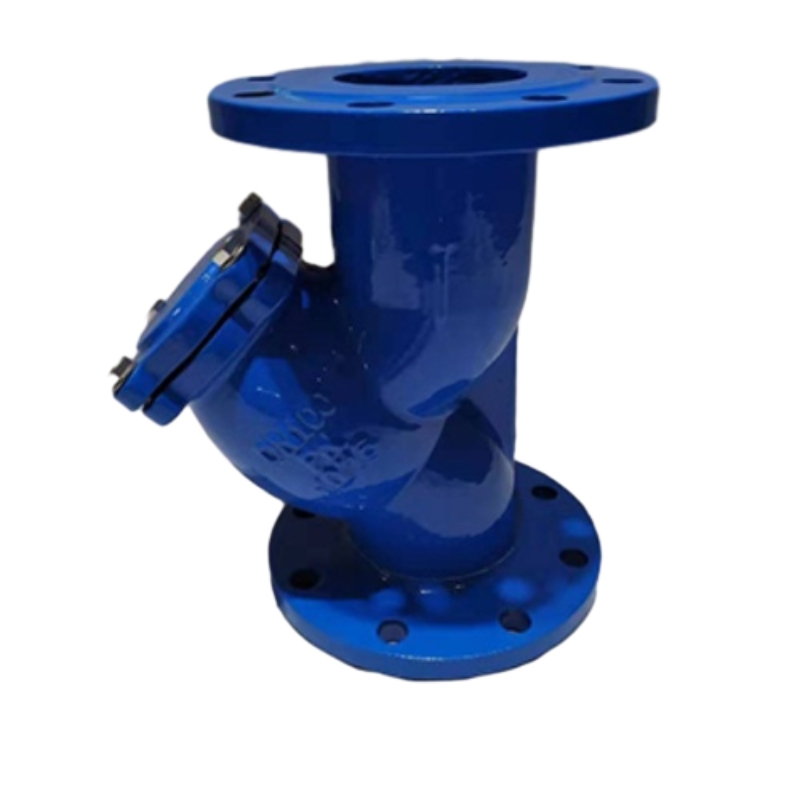

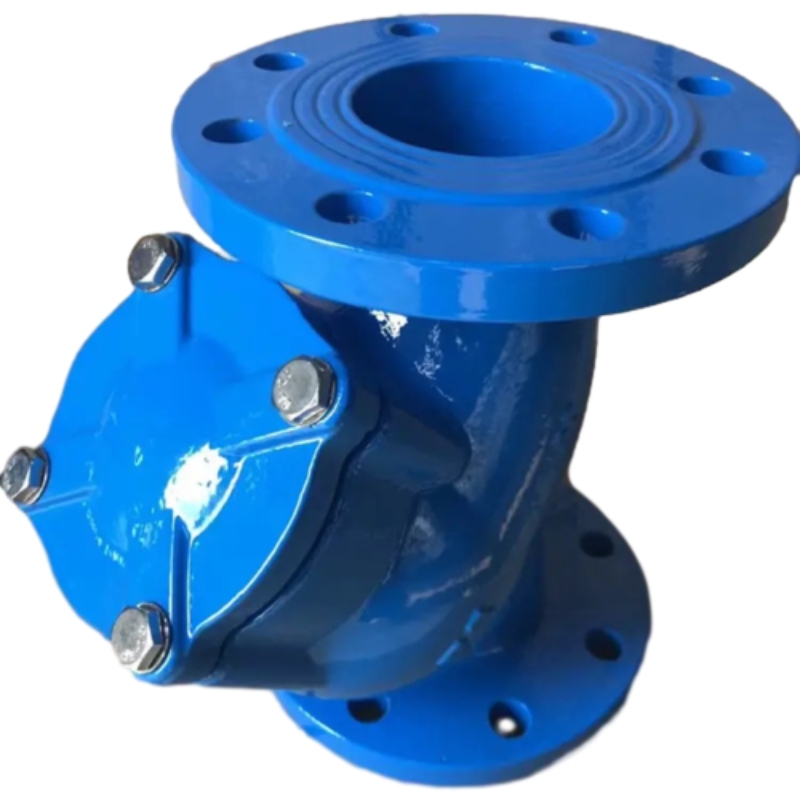

Filtro tipo Y

La estructura del filtro de tipo Y tiene baja resistencia y descarga conveniente de aguas residuales.

La razón por la cual la pantalla del filtro se hace en forma de una cesta de filtro cilíndrica es aumentar su resistencia, que es más fuerte que una pantalla de una sola capa, y la cubierta de la brida en el extremo inferior de la interfaz en forma de Y se puede desacelerar para eliminar periódicamente las partículas depositadas en la cesta del filtro.

El filtro de tipo Y tiene las características de la estructura avanzada, la pequeña resistencia y la conveniente descarga de aguas residuales. El medio adecuado del filtro de tipo Y puede ser agua, aceite y gas. En general, la red de agua es de 18-30, la red de ventilación es de 10-100 malla y la red de pasos de aceite es de 100-480 malla. El filtro de canasta está compuesto principalmente de tubo de conexión, tubería principal, azul del filtro, brida, cubierta de brida y sujetadores. Cuando el líquido ingresa al azul del filtro a través de la tubería principal, las partículas de impureza sólida están bloqueadas en el azul del filtro, y el fluido limpio pasa a través del azul del filtro y se descarga de la salida del filtro.

1. Buen modelado, un orificio de prueba de presión está preestablecido en el cuerpo.

2. Uso conveniente y rápido. Es posible, de acuerdo con el requisito del usuario, cambiar el enchufe atornillado en el cuerpo en una válvula de bola y dejar que su salida se conecte a la tubería de aguas residuales, esto puede hacer que se haga a las aguas residuales con presión sin no quitar el capó.

3. Se pueden proporcionar pantallas de filtrado de diferentes precisiones de filtrado de acuerdo con el requisito del usuario, haciendo que la pantalla de filtrado se limpie más convenientemente.

4. El canal de fluido está diseñado científica y razonablemente, con menor resistencia al flujo y un mayor flujo. El área total de la malla se produce como 3-4 veces mayor que la de DN.

5. El tipo telescópico hace que la instalación y la eliminación sean más convenientes.

Y la función de colador de tipo y

En varias aplicaciones industriales, la operación eficiente de maquinaria y sistemas es primordial. Un componente crucial que garantiza la fiabilidad y la longevidad de estos sistemas es el colador de tipo Y. A menudo se pasa por alto, este dispositivo juega un papel instrumental en el mantenimiento de la integridad de los fluidos.

La función primaria de un colador de tipo Y es filtrar escombros y partículas no deseados del flujo de fluido. Esto puede incluir suciedad, óxido, escala y otros contaminantes que podrían causar daños a las bombas, válvulas y otros equipos posteriores. Al capturar efectivamente estas impurezas, un colador de tipo Y protege todo el sistema, reduciendo los costos de mantenimiento y evitando el tiempo de inactividad inesperado.

Lo que distingue el filtro de tipo Y de otros dispositivos de filtrado es su diseño único. Llamado por su cuerpo en forma de Y, el colador presenta una pantalla que captura las partículas mientras permite que el fluido pase. Este diseño facilita el mantenimiento fácil; Cuando el colador se obstruye, se puede limpiar o reemplazar fácilmente sin interrumpir el flujo del sistema. Esta conveniencia es una ventaja significativa en entornos donde la operación continua es crítica.

Los coladores de tipo Y se emplean comúnmente en diversas industrias, incluido el tratamiento de agua, el procesamiento de productos químicos y el petróleo y el gas. Se pueden usar en configuraciones de tuberías horizontales y verticales, lo que los hace versátiles para diferentes aplicaciones. Comprender los requisitos específicos de su sistema ayudará a seleccionar el filtro de tipo Y apropiado, asegurando un rendimiento y protección óptimos.

En conclusión, el filtro de tipo Y es un componente esencial en muchos sistemas de manejo de fluidos. Su función se extiende más allá del simplemente filtrar; Mejora la confiabilidad de toda la operación, lo que en última instancia garantiza la eficiencia y la rentabilidad. Al invertir en el filtro de tipo Y correcto, las empresas pueden salvaguardar sus equipos y mantener flujos operativos suaves, destacando la importancia de este dispositivo a menudo subestimado.

De DN15 a DN400: cómo este colador de tipo Y se convierte en un maestro de escombros de tuberías

El filtro de tipo Y de Storaen establece el estándar para la protección de tuberías versátil, que ofrece un rango de tamaño inigualable, desde DN15 compacto (0.5 ”) hasta DN400 de grado industrial (16 ”), que se adapta a las aplicaciones industriales residenciales, comerciales y de alta resistencia. Como filtro de metal líder y proveedor de coladores de hierro fundido, combinamos materiales robustos, ingeniería de precisión y características personalizables para ofrecer una solución universal para atrapar óxido, escala, arena y otros sólidos en todas las escalas de tuberías.

Diseño de tamaño de tamaño para cada aplicación

1. Sistemas en miniatura (DN15 – DN50 / 0.5 ” – 2”)

Ideal para tuberías residenciales, unidades de HVAC y maquinaria pequeña, estos filtros de tipo Y (p. Ej. Una pantalla de acero inoxidable de malla 20–200 (304/316L) elimina partículas tan pequeñas como 75 μm, protectores de grifos, válvulas y bombas de los desechos sin restringir el flujo, crítico para mantener la presión del agua en complejos de apartamentos o cocinas comerciales.

2. Pipelinas industriales de tamaño mediano (DN65-DN200 / 2.5 ”-8”)

El caballo de batalla de las plantas de fabricación y las redes de servicios públicos, estos coladores con bridas (conexiones RF/FF por sh/t3411) de equilibrio durabilidad y eficiencia:

Construcción de resistencia pesada: CT450 dúctil de hierro dúctil o carcasas de acero de carbono WCB resistir las clasificaciones de presión de hasta 16MPa y las temperaturas de -5 ° C a 450 ° C, haciéndolas adecuadas para vapor, aceite y medios químicos.
Filtración optimizada: el diseño en forma de Y aumenta el área del filtro en un 40% en comparación con los modelos en línea, reduciendo la caída de presión y permitiendo una tasa de captura del 99% para partículas de 50 a 500 μm, perfecta para proteger bombas, intercambiadores de calor y válvulas de control en procesamiento de alimentos o líneas petroquímicas.

3. Sistemas industriales a gran escala (DN250-DN400 / 10 ”-16”)

Para las plantas de energía, las refinerías y las aplicaciones marinas, nuestros coladores de tipo Y de gran tamaño ofrecen un rendimiento intransigente:

Estructura reforzada: las bridas engrosadas y los cuerpos acanalados manejan cargas de más de 2000 kg y flujos de alta velocidad, mientras que una cubierta central de liberación rápida permite la eliminación de desechos seguros y eficientes sin desmontaje de la tubería, clave para minimizar el tiempo de inactividad en entornos de producción continuos.
Soluciones de malla personalizada: elija 10–480 filtros de malla (acero inoxidable o monel) para que coincidan con las necesidades específicas de los medios, desde la filtración de arena gruesa en los sistemas de agua de enfriamiento hasta la extracción de partículas finas en tuberías farmacéuticas.

Características universales para una integración perfecta

Versatilidad de conexión: disponible con extremos roscados, soldados o con bridas, nuestros filtros de tipo Y se ajustan a los estándares ASME, DIN y JIS, eliminando las molestias adaptadoras en proyectos globales.
Diseño de bajo mantenimiento: una canasta inclinable y una válvula de drenaje opcional permiten una descarga de escombros fácil sin eliminar el colador, mientras que las pantallas de malla reutilizables reducen los costos operativos en un 30% en comparación con las alternativas desechables.
Opciones de material: Seleccione de hierro fundido (rentable para agua/gas), acero inoxidable (resistente a la corrosión para productos químicos) o hierro dúctil (alta resistencia para presiones extremas), lo que asegura los tipos correctos de coladores para cada condición de trabajo.

Por qué Storaen lidera en filtración de tamaño completo

Confiabilidad certificada: que cumple con ISO 9001 y probó a los estándares GB/T14382, cada colador incluye un informe de material de material y un certificado de prueba de presión, garantizando la seguridad en aplicaciones críticas.
Experiencia de ingeniería: Nuestro equipo ayuda a seleccionar el filtro óptimo de tipo Y en función del caudal, el tipo de medios y la precisión de filtración, incluso para tuberías no estándar (por ejemplo, reducción de TEES o diseños de brida personalizadas).

Resuelve todos tus desafíos de escombros de tuberías

Ya sea protegiendo un calentador de agua residencial, mantener la línea de producción de una fábrica o asegurar el sistema de enfriamiento de un recipiente marino, el colador de tipo Y de tamaño de Storaen ofrece un rendimiento constante. Al combinar la durabilidad de los filtros de hierro fundido, la adaptabilidad de los filtros con bridas y la precisión de los filtros de tipo Y, hemos creado una solución universal que demuestra: cuando se trata de protección de tuberías, una talla no se ajusta a todos, pero nuestro rango lo hace.

Salvador de tuberías químicas: cómo los cuentas de tipo Y trampa óxido y proteger las bombas y válvulas

En el procesamiento químico, el óxido, la escala y los restos metálicos representan una amenaza silenciosa para las bombas, las válvulas e instrumentos de precisión, hasta que los colchers de tipo Y de Storaen intervienen. Diseñados para entornos industriales severos, nuestros tipos de coladores actúan como la primera línea de defensa, asegurando un flujo ininterrumpido mientras se safegaron a un equipo crítico de daños rentables. Así es como nuestro filtro de tipo Y se convierte en el tutor indispensable de las tuberías químicas.

Filtración de precisión: detener el óxido en sus pistas

El diseño único de un filtro de tipo Y es clave para su potencia de protección:

Armadura de malla de acero inoxidable: disponible en malla 10–480 (304/316L), la pantalla atrapa partículas de hasta 30 μm, incluidos escamas de óxido, escoria de soldadura y fragmentos de catalizador, con una tasa de captura del 99%. En las líneas de entrada de la bomba, esto evita la erosión del impulsor, mientras que en las válvulas de control, detiene el desgaste del asiento que podría provocar fugas o regulación fallida.
Optimización del flujo en forma de Y: la carcasa en ángulo aumenta el área de filtración en un 30% en comparación con los modelos en línea, reduciendo la caída de presión y permitiendo que los escombros se asienten en la canasta sin interrumpir el flujo, crítico para mantener una presión constante en las líneas de alimentación del reactor o columnas de destilación.

Durabilidad para medios químicos agresivos

Las tuberías químicas exigen coladores metálicos que resistan la corrosión y las altas temperaturas:

Excelencia en el material: elija entre los filtros de hierro fundido (hierro dúctil QT450 para medios corrosivos moderados) o variantes de acero inoxidable (316L para productos químicos fuertes como el ácido sulfúrico), ambas clasificadas para temperaturas de hasta 450 ° C y presiones a 16 mPa.
Resistencia a la brida: los filtros con bridas (conexiones RF/FF por SH/T3411) proporcionan una integración a prueba de fuga, con bridas engrosadas que resisten la expansión térmica en tuberías calentadas por vapor, evitando fallas en las articulaciones que podrían exponer sistemas a contaminantes.

Colocación estratégica para la máxima protección

1. Protección de la bomba

Instalado aguas arriba de bombas centrífugas, nuestro filtro de tipo Y impide que las partículas de óxido dañen las cuchillas del impulsor, reducen la vibración y extienden la vida útil de la bomba en un 25%. En las bombas de medición química, previene la obstrucción del asiento de la válvula, asegurando una dosis precisa en los procesos de polimerización.

2. Preservación de válvulas

Para las válvulas de globo y las válvulas de retención en líneas de alta pureza, la malla fina del filtro (200–480 malla) evita que los restos sub-milimétricos comprometan superficies de sellado, evitando cierres costosos para reparaciones o reemplazos de válvulas.

3. Estabilidad del proceso

Aguas arriba de intercambiadores de calor o filtros, evita que el ensuciamiento sea de depósitos de escala, mantenga la eficiencia de transferencia de calor y reduzca la frecuencia de limpieza en los circuitos de agua de enfriamiento.

Escude sus procesos químicos hoy

En plantas químicas, donde incluso una sola partícula puede interrumpir la producción, los filtros de tipo Y de Storaen entregan la precisión de filtración y la durabilidad resistente necesaria para proteger las bombas, las válvulas y la integridad del proceso. Al combinar la tecnología de malla avanzada con materiales resistentes a los químicos, nuestros tipos de coladores transforman los riesgos relacionados con el óxido en la tranquilidad, por lo que sus tuberías pueden operar con una máxima eficiencia, día tras día. Explore nuestras soluciones de filtro de tipo Y y descubra por qué las industrias confían en nosotros para mantener sus sistemas críticos limpios, seguros y funcionando.

¿Qué es un colador de tipo Y y cómo funciona?

El filtro de tipo AY es un componente crucial en los sistemas de fluidos, diseñado para filtrar impurezas y escombros de las tuberías. Su configuración única en forma de Y permite un flujo eficiente al tiempo que minimiza las caídas de presión. El colador presenta una pantalla de malla que captura partículas a medida que pasa el fluido, asegurando que su sistema funcione de manera suave y eficiente.

¿De qué materiales está hechos el colador Y tipo Y?

Nuestro filtro de tipo Y está construido a partir de acero inoxidable de alta calidad, lo que proporciona una excelente resistencia a la corrosión y durabilidad. Esta elección de material garantiza la longevidad y la confiabilidad, lo que hace que nuestro filtro sea adecuado para una variedad de aplicaciones en diferentes industrias, incluidos el agua, el petróleo y el gas.

¿Se puede instalar el filtro de tipo Y en cualquier posición?

Sí, el filtro de tipo Y es versátil y se puede instalar en orientaciones horizontales o verticales. Sin embargo, recomendamos seguir las pautas de instalación específicas para mantener un rendimiento óptimo y garantizar una filtración efectiva. Siempre consulte el manual del producto para obtener las mejores prácticas.

¿Cómo limpio o mantengo el colador de tipo Y?

El mantenimiento del filtro de tipo Y es relativamente simple. Recomendamos cheques periódicos basados en la limpieza del fluido y la condición de la pantalla de malla. Para limpiar, puede desenroscar la tapa del colador, eliminar la malla y enjuagarla con agua o usar soluciones de limpieza apropiadas. El mantenimiento regular ayuda a garantizar la funcionalidad a largo plazo y reduce el tiempo de inactividad potencial.

¿Cuál es la calificación de presión máxima para el colador de tipo Y?

Nuestro filtro de tipo Y está diseñado para manejar una calificación de presión máxima de hasta 150 psi, lo que lo hace adecuado para la mayoría de las aplicaciones estándar. Sin embargo, consulte las especificaciones del producto para obtener información detallada sobre los gradientes de presión, ya que usar el filtro más allá de su capacidad nominal podría conducir a problemas en su sistema.

¿Es el colador de tipo Y adecuado para aplicaciones de alta temperatura?

Sí, nuestro filtro de tipo Y está diseñado para soportar altas temperaturas que generalmente se encuentran en aplicaciones industriales. La construcción de acero inoxidable asegura que el colador mantenga su integridad incluso bajo calor extremo. Para obtener límites de temperatura específicos, consulte las especificaciones del producto para obtener una guía detallada.

¿Qué tamaños están disponibles para el colador y tipo Y?

Ofrecemos el colador de tipo Y en una variedad de tamaños para satisfacer sus necesidades específicas, con un diámetro de 1 pulgada a 6 pulgadas. Consulte nuestra lista de productos para los tamaños disponibles y seleccione el que mejor coincida con las dimensiones de su tubería.
