Calibre de anillo roscado

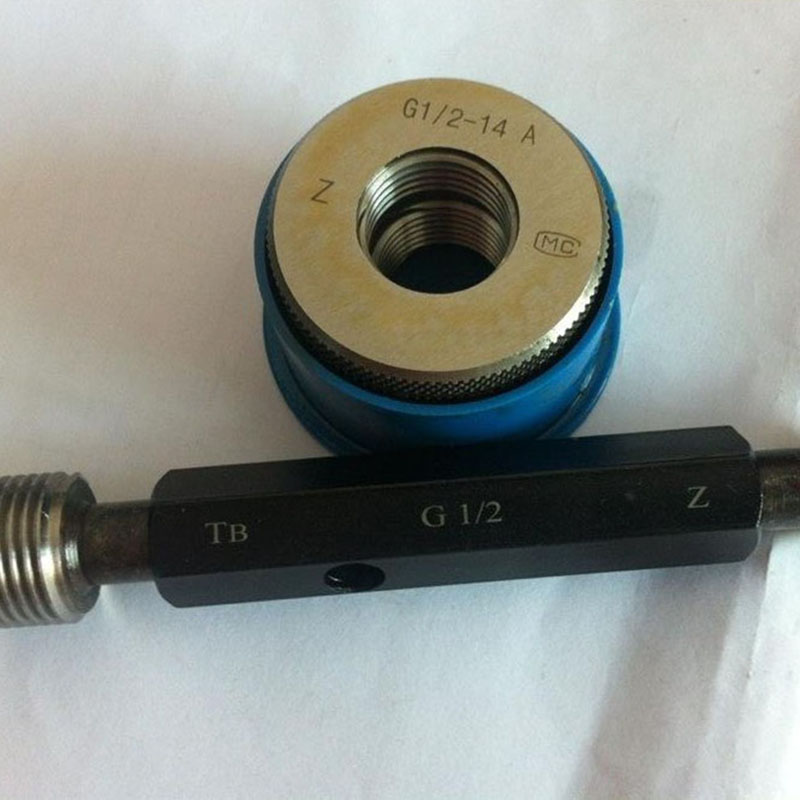

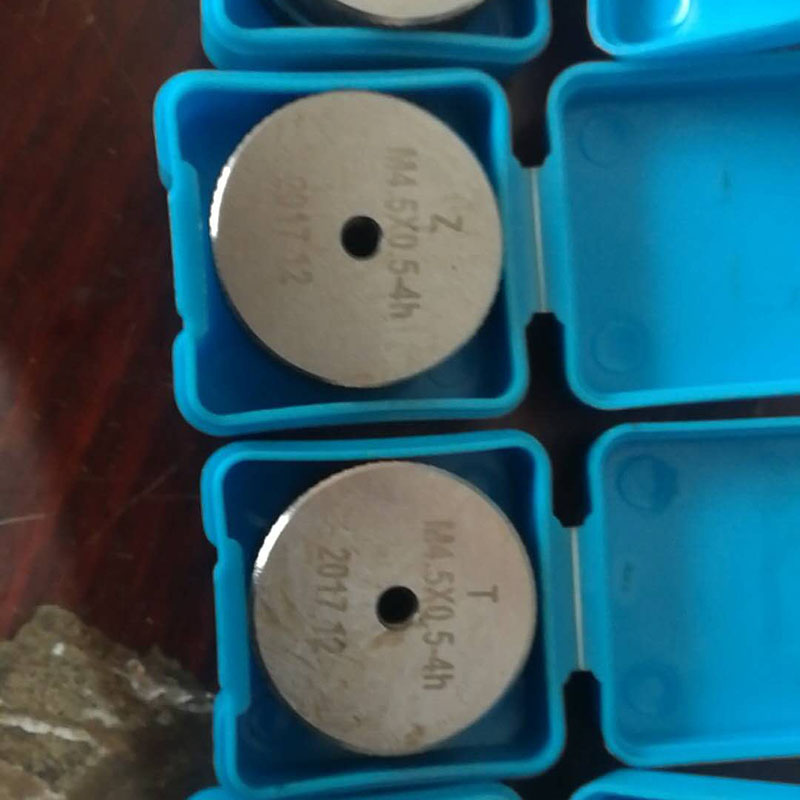

¿Qué es el medidor de anillo de hilo?

Un medidor de anillo de subprocesos es una herramienta de precisión utilizada para inspeccionar y verificar la precisión de los hilos externos en una pieza de trabajo, asegurando que se ajusten a las dimensiones y tolerancias especificadas. Comúnmente empleado en la fabricación, especialmente en industrias que involucran tornillos, pernos y otros sujetadores roscados, este medidor es esencial para mantener la calidad del roscado y garantizar la compatibilidad entre los componentes.

El diseño de un medidor de anillo de rosca es típicamente cilíndrico, con un hilo interno que coincide con el perfil de rosca externa deseada de la pieza que se está probando. Se usa principalmente para verificar el tamaño y el tono de las roscas externas en piezas machos como pernos, ejes y tornillos. El medidor generalmente está disponible en dos formas: ir y no ir.

Calibre:

Especificaciones técnicas y rango de tamaño de medidores de anillo roscados （H2）

Los indicadores de anillo enhebrados de Storaen tienen una precisión diseñada para satisfacer las diversas necesidades de control dimensionales de la fabricación global, ofreciendo una gama integral de especificaciones técnicas y tamaños que se alinean con los estándares internacionales y las demandas de la industria. Como proveedor líder de soluciones de anillo de calibre de subprocesos, nos aseguramos de que nuestras herramientas entreguen precisión, confiabilidad y versatilidad, ya sea para hilos métricos estándar o aplicaciones especializadas como los medidores de anillo de subprocesos npt.

Rango de tamaño: cubrir cada aplicación roscada

Nuestros medidores abarcan un amplio espectro de diámetro nominal, desde 0.8 mm (M1) para componentes de precisión en miniatura a 300 mm (M300) para roscas industriales de servicio pesado, acomodando tipos de medidores de enchufe de roscas a través de clasificaciones de roscas gruesas, finas y de tuberías:

Hilos métricos (ISO): tamaños estándar como M6 × 1, M24 × 1.5 y M120 × 3 de gran diámetro, ideales para aplicaciones automotrices y de maquinaria;
Hilos NPT (ASME B1.20.1): roscas de tuberías cónicas como 1/8 "NPT, 2" NPT, diseñados para conexiones de tubería a prueba de fuga en industrias de petróleo, gas y plomería;
Hilos BSP/ISO 7-1: variantes paralelas (G1/2) y cónicas (R1/4) para los sistemas de tuberías europeas y globales, lo que garantiza una compatibilidad perfecta.

Grados de precisión: definición de estándares de precisión

Los medidores de anillo roscados de Storaen se adhieren a clases de precisión estrictas (H6 a H9), con H6 como el grado premium para aplicaciones críticas que requieren control de tolerancia a nivel de micras (por ejemplo, ± 0.002 mm para M10 × 1.5). Cada medidor se somete a una calibración rigurosa contra las referencias estándar del calibre del anillo de hilo como DIN 13, ASME B1.1 y GB/T 197, acompañado de certificación rastreable para validar el cumplimiento de los sistemas de calidad ISO 9001. El diseño de doble extremo GO/No-GO garantiza una verificación rápida y confiable del ajuste de subprocesos, reduciendo el uso de la complejidad del medidor de hilo en el taller.

Material y construcción: construido para la longevidad

Hecho a partir de acero de cojinete GCR15 de alto grado (endurecido a 62 HRC) o carburo de tungsteno, nuestras soluciones de anillo de calibre de hilo resisten el desgaste y la expansión térmica, manteniendo la precisión en entornos de mecanizado severos. Las características estructurales clave incluyen:

Manijas ergonómicas: para diámetros> 100 mm, los diseños de doble manejo mejoran el agarre y el control durante las inspecciones de servicio pesado;
Superficies superfinadas: un acabado de 0.05 μm de AR de espejo minimiza la fricción y evita la acumulación de rebabas, protegiendo tanto el medidor como la pieza de trabajo;
Recubrimientos resistentes a la corrosión: revestimiento opcional de estaño o cromo para una vida extendida en entornos industriales agresivos.

Personalización y cumplimiento

Más allá de las ofertas estándar, nos especializamos en soluciones no estándar para perfiles de hilos únicos, incluidos ACME, contrafuertes o diseños patentados. Nuestro equipo de ingeniería trabaja en estrecha colaboración con los clientes para adaptar las especificaciones como el tono, el ángulo de hilo y los grados de tolerancia, asegurando la alineación con los requisitos específicos del proyecto, todo mientras se mantiene el precio competitivo del calibre de anillo de hilo sin comprometer la calidad.

Confianza en Storaen por precisión y rendimiento

Ya sea que necesite un medidor de anillo de rosca NPT para inspecciones de ajuste de tuberías, un medidor de anillo roscado métrico para piezas automotrices o una solución personalizada para sujetadores aeroespaciales, las especificaciones técnicas y el rango de tamaño de Storaen ofrecen una adaptabilidad inigualable. Con nuestro compromiso con los estándares internacionales, la construcción duradera y la personalización flexible, capacitamos a los fabricantes para lograr la precisión en cada hilo, lo que nos convierte en la opción preferida para los profesionales de control de calidad en todo el mundo.

Este es el medidor funcional que verifica si el hilo está dentro de los límites aceptables para el tamaño y el tono. Si el hilo masculino se ajusta al medidor GO, indica que el hilo ha cumplido la tolerancia mínima aceptable.
Calibre no-go: este medidor verifica si el hilo excede la tolerancia máxima permitida. Si el hilo masculino se ajusta al indicador no-go, indica que el hilo está fuera de tolerancia y debe ser rechazado.

Los medidores de anillo de subprocesos están hechos de materiales de alto grado, como el acero de la herramienta o el carburo, lo que garantiza la durabilidad y la resistencia al desgaste. Para mantener la precisión, se calibran cuidadosamente e inspeccionan periódicamente para el desgaste. Los medidores de subprocesos también están marcados con detalles específicos sobre el tipo de hilo que están diseñados para medir, como el tono, el diámetro y la forma de hilo.

Uso de medidores de anillo de hilo

Un medidor de anillo de rosca, a menudo denominado medidor de rosca, se usa principalmente para verificar el tono, el diámetro y la forma de roscas externas en piezas como pernos, tornillos y otros sujetadores. Su diseño generalmente se asemeja a un anillo, lo que permite una fácil colocación en el componente roscado, lo que permite un proceso de inspección rápido y eficiente. El medidor no solo confirma si el hilo está dentro de la tolerancia, sino que también identifica cualquier desviación que pueda afectar el rendimiento o el ajuste del componente.

La utilización de un medidor de anillo de hilo es esencial para los fabricantes que se esfuerzan por la precisión en sus operaciones. La precisión de la medición asegura que los componentes se combinarán correctamente con los hilos internos correspondientes, evitando fallas que podrían conducir a mayores costos de producción y una seguridad comprometida. Además, el uso regular de los medidores de anillo de subprocesos en los procesos de control de calidad puede mejorar en gran medida la confiabilidad de las líneas de producción, lo que lleva a una mayor satisfacción del cliente.

Por qué elegir el fabricante del calibre del anillo de subprocesos de Storaen

Al seleccionar un fabricante de calibre de anillo de subproces, Storaen (Cangzhou) International Trading Co. se destaca como una opción superior. Reconocida por sus prácticas de fabricación de alta calidad, esta compañía combina ingeniería de precisión con un compromiso inquebrantable con la satisfacción del cliente. Con sede en el centro industrial de Botou, China, Storaen ha desarrollado una reputación por producir algunos de los industriales más confiables y precisos Guígues de enchufe a la venta Disponible hoy, incluida su línea de indicadores de ring.

Experiencia en fabricación de precisión
En el corazón del éxito de Storaen está su experiencia incomparable en la fabricación de precisión. Con años de experiencia en el campo, los ingenieros y artesanos de Storaen se especializan en la creación de herramientas que cumplan con los más altos estándares de la industria. Sus medidores de anillo de subprocesos están diseñados meticulosamente para garantizar mediciones precisas para hilos externos, proporcionando el control de calidad esencial que requieren industrias como automotriz, aeroespacial y fabricación. Ya sea que esté buscando indicadores Go o No-Go, Storaen garantiza que cada producto se fabrique con las tolerancias más ajustadas, asegurando una funcionalidad perfecta.

Tecnología de vanguardia
Storaen se mantiene por delante de la competencia invirtiendo continuamente en tecnología avanzada y métodos de producción. Este enfoque con visión de futuro garantiza que la compañía no solo cumpla, sino que exceda las estrictas demandas del entorno de fabricación moderno. Desde el uso de materias primas de alto grado hasta las últimas técnicas de mecanizado, los medidores de anillo de subprocesos de Storaen se elaboran con la máxima precisión y durabilidad en mente. La incorporación de la tecnología de vanguardia en el proceso de producción también mejora la capacidad de la compañía para ofrecer pedidos de alto volumen con una calidad consistente, lo que los convierte en una excelente opción para las empresas con necesidades a gran escala.

Ubicación estratégica y ventaja competitiva
La ubicación de Storaen en Botou, China, es otro factor que contribuye a su éxito. La ciudad es conocida por su rica tradición en el lanzamiento y la fabricación industrial, proporcionando a Storaen un fácil acceso a las materias primas de primer nivel y una fuerza laboral calificada. Esta ventaja estratégica no solo garantiza la más alta calidad de las materias primas para sus medidores de anillo de subprocesos, sino que también mejora la eficiencia operativa de la compañía. Al aprovechar su ubicación, Storaen puede proporcionar soluciones rentables sin comprometer la calidad.

Compromiso con la sostenibilidad
Estoraen (Cangzhou) International Trading Co. reconoce la importancia de la sostenibilidad en el panorama de fabricación actual. La compañía se compromete a minimizar su huella ecológica mediante la adopción de prácticas ambientalmente responsables a lo largo de sus operaciones. Este compromiso se extiende a su línea de productos, asegurando que sus indicadores de anillo de hilo y otros productos se elaboren utilizando procesos ecológicos siempre que sea posible.

Enfoque centrado en el cliente
El compromiso de Storaen con la satisfacción del cliente lo distingue de otros fabricantes. La compañía busca y valora activamente los comentarios de los clientes, utilizándolo para mejorar continuamente sus productos y servicios. Ya sea que necesite ayuda para seleccionar el medidor de anillo de subprocesos correcto o necesite soporte con la fabricación personalizada, el equipo de servicio al cliente de Storaen siempre está listo para ayudar. Este enfoque en construir relaciones a largo plazo con los clientes le ha ganado a Storaen una base de clientes leales en todo el mundo.

Preguntas frecuentes de calibre de anillo de rosca

¿Cuál es el propósito de un medidor de anillo?

Se usa un medidor de anillo para medir las dimensiones y hilos externas de una pieza de trabajo. Asegura que la pieza cumpla con las especificaciones requeridas para el ajuste, la forma y la función. Se utiliza principalmente en el control de calidad, ayuda a verificar la precisión de los hilos, asegurando la compatibilidad con los componentes correspondientes.

¿Cuáles son los diferentes tipos de indicadores de anillo?

Los medidores de anillo vienen en varios tipos, incluidos los medidores GO y No-Go para verificar las tolerancias de hilo, los medidores de anillo liso para medir diámetros y medidores rápidos para mediciones internas. Estos medidores están diseñados para diversas aplicaciones, como verificar la calidad del rosco, los diámetros del eje o las dimensiones de los agujeros, garantizar la precisión en la fabricación.

¿Son precisos los indicadores de anillo?

Sí, los medidores de anillo son herramientas altamente precisas utilizadas para medir los hilos externos de los componentes. Fabricados con tolerancias estrictas, aseguran una verificación precisa de las dimensiones de los subprocesos, proporcionando controles confiables para el control de calidad. Con la calibración y el mantenimiento adecuados, los indicadores de anillo ofrecen una precisión consistente de alto nivel en aplicaciones industriales.

El tamaño de los medidores de rosca de anillo disponibles.

Storaen (Cangzhou) International Trading Co. proporciona medidores de anillo de subprocesos en una amplia variedad de tamaños, que atiende a diferentes industrias y aplicaciones. Estos tamaños incluyen, entre otros,:

Diámetros pequeños a grandes: desde micro hilos (por ejemplo, M1, M2) hasta tamaños más grandes (p. Ej., M100, M120) y más allá, dependiendo de los requisitos del cliente.

Puntos de hilo: disponibles para hilos finos y gruesos, asegurando la versatilidad para diferentes tipos de hilos.

Tamaños personalizados: Storaen puede producir medidores de anillo de subprocesos para satisfacer las necesidades específicas de los clientes, incluidos perfiles de hilos únicos o dimensiones no estándar.

Estos medidores están disponibles en varios materiales, como el acero de alto grado, para garantizar la durabilidad y la precisión. La amplia gama de Storaen asegura que todos los sectores industriales, desde el automóvil hasta el aeroespacio, puedan encontrar los medidores precisos que necesitan para controlar la calidad y estándares de producción.

Cómo funcionan los medidores de hilo de anillo？

Los medidores de hilos de anillo funcionan midiendo la precisión de los hilos externos en una pieza de trabajo. El medidor, con un perfil de subproceso interno, verifica si los roscas externas de la parte coinciden con las especificaciones deseadas. Un medidor GO asegura que la pieza cumpla con la tolerancia mínima, mientras que un indicador no go confirma que no excede los límites máximos.

Tres ventajas clave de la industria de los medidores de anillo roscados: precisión, eficiencia y durabilidad

Los medidores de anillo roscados de Storaen están diseñados para ofrecer un rendimiento inigualable en la inspección de hilos industriales, combinando tres ventajas básicas: precisión, eficiencia y durabilidad) que los distinguen en los sectores de fabricación, aeroespacial y energía. Como proveedor confiable de soluciones de anillo de calibre de subprocesos, diseñamos nuestras herramientas para satisfacer las rigurosas demandas de las cadenas de suministro globales al tiempo que garantizan un control de calidad rentable.

1. Precisión a nivel de micras para el cumplimiento de los hilos críticos

En el corazón de nuestra tecnología de calibre de anillo roscado hay un enfoque intransigente en la precisión, esencial para verificar las dimensiones de hilos como el diámetro del tono, el ángulo de hilo y la tolerancia al plomo. Nuestros medidores se adhieren a los estándares internacionales como ISO 965-1, DIN 13 y ASME B1.2, asegurando el cumplimiento de los requisitos estándar de medidor de anillo de subprocesos para hilos métricos y basados en pulgadas, incluidos tipos especializados como medidores de anillos de roscas npt para accesorios de tubería. El diseño GO/No-Go permite la validación instantánea: el extremo "GO" confirma la condición mínima del material, mientras que el final "no-go" verifica la máxima tolerancia permitida, eliminando las conjeturas en el uso de aplicaciones de medidor de subproces. Esta precisión es crítica en los sujetadores aeroespaciales y las transmisiones automotrices, donde incluso las desviaciones menores de los hilos pueden conducir a fallas catastróficas.

2. Inspección simplificada para la eficiencia de producción de alto volumen

Los medidores de anillo roscados de Storaen están optimizados para reducir el tiempo de inspección hasta en un 40% en comparación con los métodos de medición manual, un cambio de juego para entornos de producción en masa. El diseño intuitivo de doble extremo permite a los operadores evaluar rápidamente la conformidad de los subprocesos sin cálculos complejos, lo que los hace ideales para los tipos de medidores de enchufes de rosca utilizados en el ensamblaje de fabricación de piezas automotrices o equipos industriales. Para hilos de diámetro grande (p. Ej., M120+), nuestros diseños de mango ergonómico mejoran el agarre y el control, lo que aumenta la productividad. Al minimizar el tiempo de inactividad y los costos de retrabajo, nuestros medidores ofrecen un retorno de inversión tangible, abordando las preocupaciones sobre el precio del medidor de anillo de subprocesos a través de ganancias de eficiencia a largo plazo.

3. Durabilidad construida para entornos industriales duros

Hecho a partir de acero de herramientas premium (endurecido hasta 60 HRC+) o carburo de tungsteno, nuestras soluciones de anillo de calibre de hilo resisten el desgaste y la corrosión, manteniendo la precisión incluso después de años de uso pesado. La superficie sufre superfinishishing para lograr un acabado de 0.05 μm de AR de espejo, reduciendo la fricción durante las mediciones y protegiendo contra rebabas o rasguños que podrían comprometer la precisión. Esta durabilidad es especialmente vital para los medidores de anillo de hilo NPT utilizados en aplicaciones de petróleo y gas, donde la exposición a productos químicos duros y ambientes de alta presión exige materiales robustos. Los medidores de Storaen vienen con una garantía de por vida contra los defectos del material, asegurando que sigan siendo activos confiables en su conjunto de herramientas de control de calidad.

Una solución para cada necesidad de inspección de hilos

Ya sea que necesite medidores de anillo roscados estándar para hilos métricos comunes, medidores especializados de anillo de rosca NPT para conexiones de tubería o soluciones personalizadas para perfiles no estándar, Storaen ofrece un rango integral que equilibra el precio del calibre del anillo de rosca con una calidad intransigente. Nuestro compromiso con la precisión, la eficiencia y la durabilidad nos convierte en la opción preferida para los fabricantes en todo el mundo, donde cada hilo cuenta con la excelencia operativa. Confíe en Storaen para elevar los procesos de inspección de sus hilos, garantizar el cumplimiento, reducir los costos y entregar productos que cumplan con los más altos estándares globales.

Especificaciones técnicas y rango de tamaño de medidores de anillo roscados

Los indicadores de anillo enhebrados de Storaen tienen una precisión diseñada para satisfacer las diversas necesidades de control dimensionales de la fabricación global, ofreciendo una gama integral de especificaciones técnicas y tamaños que se alinean con los estándares internacionales y las demandas de la industria. Como proveedor líder de soluciones de anillo de calibre de subprocesos, nos aseguramos de que nuestras herramientas entreguen precisión, confiabilidad y versatilidad, ya sea para hilos métricos estándar o aplicaciones especializadas como los medidores de anillo de subprocesos npt.

Rango de tamaño: cubrir cada aplicación roscada

Nuestros medidores abarcan un amplio espectro de diámetro nominal, desde 0.8 mm (M1) para componentes de precisión en miniatura a 300 mm (M300) para roscas industriales de servicio pesado, acomodando tipos de medidores de enchufe de roscas a través de clasificaciones de roscas gruesas, finas y de tuberías:

Hilos métricos (ISO): tamaños estándar como M6 × 1, M24 × 1.5 y M120 × 3 de gran diámetro, ideales para aplicaciones automotrices y de maquinaria;
Las roscas NPT (ASME B1.20.1): roscas de tubería cónicas, como 1/8 "NPT, 2" NPT, están diseñadas para conexiones de tubería a prueba de fuga en las industrias de petróleo, gas y plomería.
Hilos BSP/ISO 7-1: variantes paralelas (G1/2) y cónicas (R1/4) para los sistemas de tuberías europeas y globales, lo que garantiza una compatibilidad perfecta.

Grados de precisión: definición de estándares de precisión

Los medidores de anillo roscados de Storaen se adhieren a clases de precisión estrictas (H6 a H9), con H6 como el grado premium para aplicaciones críticas que requieren control de tolerancia a nivel de micras (por ejemplo, ± 0.002 mm para M10 × 1.5). Cada medidor se somete a una calibración rigurosa contra las referencias estándar del calibre del anillo de hilo como DIN 13, ASME B1.1 y GB/T 197, acompañado de certificación rastreable para validar el cumplimiento de los sistemas de calidad ISO 9001. El diseño de doble extremo GO/No-GO garantiza una verificación rápida y confiable del ajuste de subprocesos, reduciendo el uso de la complejidad del medidor de hilo en el taller.

Material y construcción: construido para la longevidad

Hecho a partir de acero de cojinete GCR15 de alto grado (endurecido a 62 HRC) o carburo de tungsteno, nuestras soluciones de anillo de calibre de hilo resisten el desgaste y la expansión térmica, manteniendo la precisión en entornos de mecanizado severos. Las características estructurales clave incluyen:

Manijas ergonómicas: para diámetros> 100 mm, los diseños de doble manejo mejoran el agarre y el control durante las inspecciones de servicio pesado;
Superficies superfinadas: un acabado de 0.05 μm de AR de espejo minimiza la fricción y evita la acumulación de rebabas, protegiendo tanto el medidor como la pieza de trabajo;
Recubrimientos resistentes a la corrosión: revestimiento opcional de estaño o cromo para una vida extendida en entornos industriales agresivos.

Personalización y cumplimiento

Más allá de las ofertas estándar, nos especializamos en soluciones no estándar para perfiles de hilos únicos, incluidos ACME, contrafuertes o diseños patentados. Nuestro equipo de ingeniería trabaja en estrecha colaboración con los clientes para adaptar las especificaciones como el tono, el ángulo de hilo y los grados de tolerancia, asegurando la alineación con los requisitos específicos del proyecto, todo mientras se mantiene el precio competitivo del calibre de anillo de hilo sin comprometer la calidad.

Confianza en Storaen por precisión y rendimiento

Ya sea que necesite un medidor de anillo de rosca NPT para inspecciones de ajuste de tuberías, un medidor de anillo roscado métrico para piezas automotrices o una solución personalizada para sujetadores aeroespaciales, las especificaciones técnicas y el rango de tamaño de Storaen ofrecen una adaptabilidad inigualable. Con nuestro compromiso con los estándares internacionales, la construcción duradera y la personalización flexible, capacitamos a los fabricantes para lograr la precisión en cada hilo, lo que nos convierte en la opción preferida para los profesionales de control de calidad en todo el mundo.
