Medidor de anillo

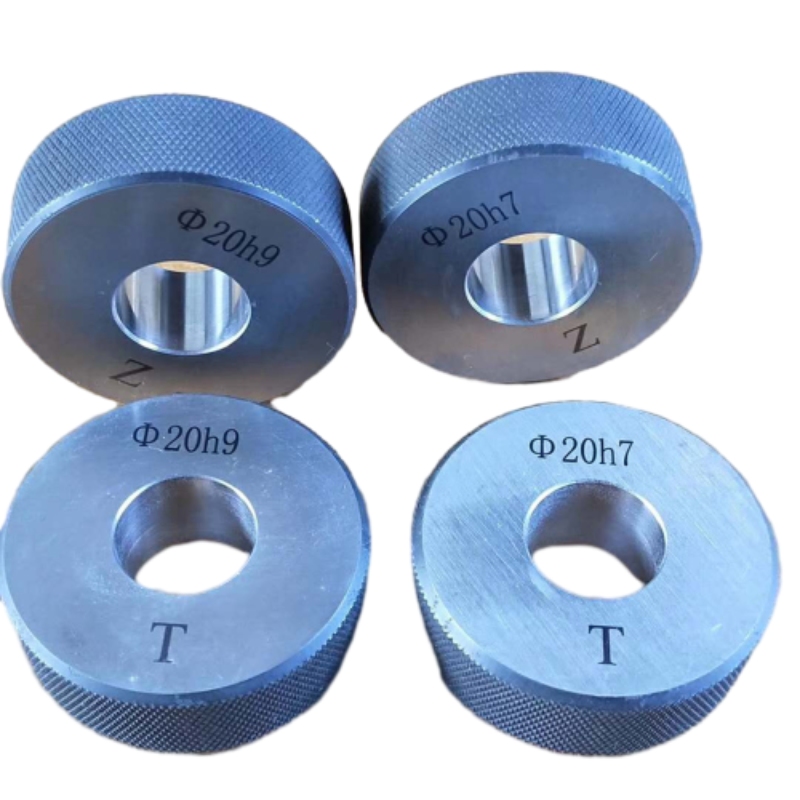

Calibre de anillo liso: es un tipo de calibre Se utiliza para medir la dimensión del diámetro exterior de la pieza de trabajo, dividida en el extremo t y el extremo z. En uso, el extremo t representa la dimensión del límite superior del diámetro exterior de la pieza de trabajo y debe pasar; El extremo z representa la dimensión del límite inferior del diámetro exterior de la pieza de trabajo y no puede pasar.

Nuestra compañía produce series de calibre: medidor de hilo (métrico, americano, inglés, trapezoidal) y Calibre de enchufe de rosca, Calibre del anillo de rosca, Medidor de enchufe liso, trapezoidal del calibre del anillo liso), medidor de enchufe, medidor de anillo liso, medidor de la tarjeta, calibre del enchufe de llavero, medidor de MOHS, calibre cónico 7:24, medidor de cónicos métricos, medidor sinusoidal, varillas de inspección (MOHS, 7:24, métricos), anillo de ángulo cilíndrico, anexo, diversos cheques de coe standard y medidas de régimen de intermedios midientes, y medidas de régimen de intermedios, coheses de cohesions, cohesores de cohesions, y mareos de cohaches de medición, y medidas, y mareos, y medidas, y medidas, cheques de cohesions, y medidas, y medidas, cheques de intermedios, y miden los requisitos de los intermedios. Instrumentos corrientes no estándar.

Uso de medidor de anillo

Un calibre de anillo es un herramienta de medición de precisión Se utiliza principalmente en el mecanizado y el control de calidad para medir las dimensiones externas de los objetos cilíndricos, como los ejes o los rodamientos. Está diseñado para verificar el tamaño y la redondez de estos componentes, asegurando que cumplan con requisitos de tolerancia específicos. Los indicadores de anillo se usan comúnmente en industrias como automotriz, aeroespacial y fabricación, donde el mantenimiento de dimensiones precisas es crucial.

Los medidores de anillo vienen en dos tipos principales: medidores de Go/No-Go y medidores de anillo de set. El tipo GO/No-Go se usa para la verificación de tolerancia básica. Consiste en dos anillos: el anillo "Go" y el anillo "No-Go". El anillo "Go" debe ajustarse a la pieza, lo que indica que el componente está dentro del rango de tamaño deseado, mientras que el anillo "No-Go" no debe ajustarse, lo que indica que la pieza excede las dimensiones especificadas.

El medidor de anillo de ajuste se utiliza para una medición y calibración más detalladas. Este tipo consiste en un anillo fabricado con precisión que sirve como un estándar para comparar con el componente que se mide. Ayuda a verificar que los componentes mantengan un tamaño consistente en los procesos de producción.

Los medidores de anillo están hechos de materiales con bajas tasas de expansión, como acero o carburo, para garantizar que mantengan su precisión incluso bajo condiciones de temperatura variables. Al usar un medidor de anillo, es esencial manejarlo cuidadosamente para evitar daños, ya que incluso una pequeña imperfección puede afectar la precisión de la medición.

En resumen, los medidores de anillo son vitales para garantizar la medición de alta precisión de las partes cilíndricas en diversas industrias. Su uso ayuda a prevenir defectos y garantiza que los componentes se ajusten y funcionen según lo previsto, lo que contribuye a la calidad y el rendimiento general de los sistemas mecánicos.

¿Cuál es la ventaja del medidor de anillo?

En las industrias de fabricación e ingeniería, garantizar mediciones precisas es crucial para la calidad y el rendimiento de los componentes. Una herramienta esencial que juega un papel importante en el logro de mediciones precisas es el calibre del anillo. Este instrumento de medición especializado proporciona numerosas ventajas que mejoran los procesos de productividad y garantía de calidad.

En primer lugar, la ventaja principal de un medidor de anillo es su capacidad para proporcionar mediciones altamente precisas para las piezas cilíndricas. Su diseño permite a los usuarios verificar el diámetro de una pieza de trabajo de manera efectiva. Los medidores de anillo se fabrican con tolerancias estrictas, lo que los hace ideales para el control de calidad en entornos rigurosos. Esta precisión ayuda a garantizar que las piezas se ajusten a la perfección, reduciendo la probabilidad de problemas de ensamblaje.

Otra ventaja prominente del medidor de anillo es su simplicidad de uso. A diferencia de las herramientas de medición más complejas, los medidores de anillo presentan un método sencillo ‘Go/No-Go’ para la inspección. El diseño consta de dos anillos, un anillo Go que debe caber en la pieza y un anillo no-go que no debería. Este enfoque binario permite evaluaciones rápidas, lo que permite a los operadores identificar piezas no conformes rápidamente sin la necesidad de configuraciones de medición intrincadas.

Además, los indicadores de anillo son altamente duraderos y pueden soportar un uso extenso, lo que lleva a una larga vida útil y reduce los costos a largo plazo. A menudo están hechos de materiales duros que resisten el desgaste, lo que los hace adecuados para controles diarios repetitivos en diversas configuraciones de producción.

Por último, implementar un medidor de anillo en su proceso de control de calidad puede mejorar significativamente la eficiencia general y la confiabilidad de las operaciones de fabricación. Asegurar que cada pieza fabricada cumpla con las especificaciones requeridas no solo eleva la calidad del producto, sino que también fomenta la satisfacción y la confianza del cliente.

En conclusión, las ventajas de usar un medidor de anillo son multifacéticos, que abarca precisión, facilidad de uso, durabilidad y eficiencia. Al integrar los medidores de anillo en sus procesos de fabricación, puede lograr un mayor control de calidad y mejorar el estándar general de sus productos.

Calibre de anillo liso

Estándar: GB1957-81 DIN7162

Preciso: H6 H7 H8 H9

Unidad: MM

Especificación de medidor de anillo de Storaen: dual estándar certificado de acuerdo con GB1957/DIN7162

Los medidores de anillo de Storaen son un testimonio de la ingeniería de precisión, diseñados meticulosamente para cumplir con los estándares internacionales GB1957 y DIN7162, dos puntos de referencia de excelencia en metrología dimensional. Diseñados para lograr la precisión hasta la clase H6, estos medidores sirven como medidores de anillo maestro, estableciendo el estándar de oro para las mediciones de diámetro de orificio en las industrias donde la precisión no es negociable, desde la fabricación automotriz hasta la ingeniería aeroespacial y la producción de maquinaria industrial.

Hecho a mano de acero de aleación de grado premium, nuestros medidores de anillo de acero sufren un riguroso proceso de tratamiento térmico para mejorar la dureza y resistir el desgaste, asegurando un rendimiento constante incluso en entornos industriales duros. El bajo coeficiente de expansión térmica del material minimiza los errores causados por las fluctuaciones de temperatura, una característica crítica para mantener la confiabilidad en los entornos de fabricación global. Cada medidor presenta un acabado superficial pulido, reduciendo la fricción durante las mediciones y la protección contra rasguños accidentales que podrían comprometer la precisión.

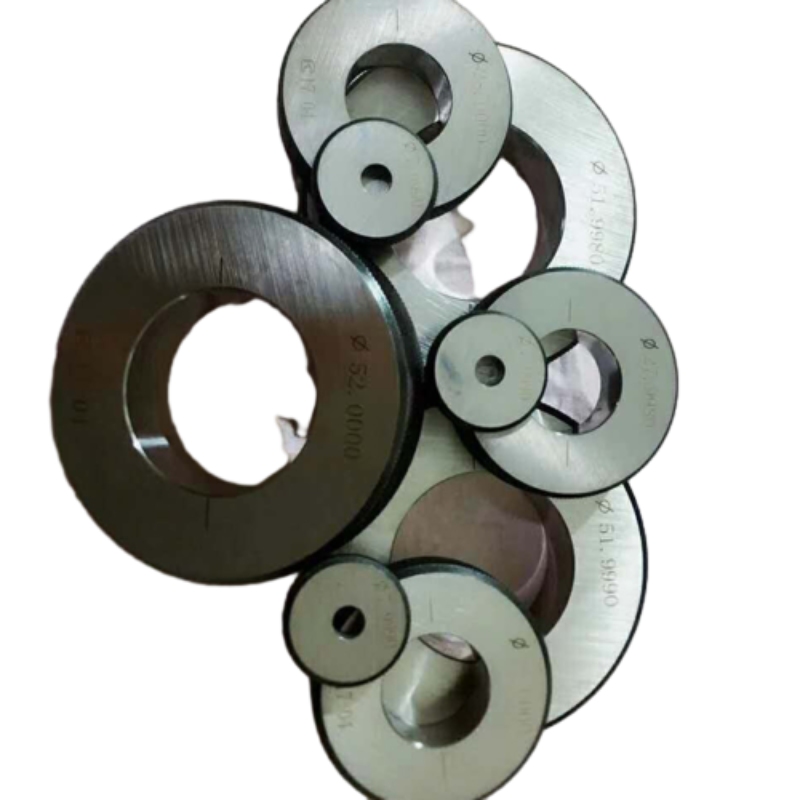

Nuestra gama de productos incluye medios de anillo lisos para inspecciones de una sola dimensión y conjuntos de medidores de anillo que agrupan múltiples tamaños, ideales para talleres que requieren soluciones de control de calidad versátiles. Ya sea que necesite un medidor para verificar el diámetro interno de un rodamiento de precisión y calibrar el orificio de un componente hidráulico, Storaen ofrece configuraciones que se alinean con sus necesidades específicas. Todos los medidores se adhieren al principio de medición GO/No-GO: el extremo "GO" confirma la conformidad dimensional de una parte, mientras que el extremo "no-go" asegura que no exceda las tolerancias permitidas, racionalizando los procesos de inspección para la eficiencia.

La designación de la clase H6 de calibre anillo significa nuestro compromiso con las tolerancias ultra altos, típicamente dentro de ± 0.0005 mm para tamaños nominales de hasta 50 mm, haciendo nuestros medidores adecuados para aplicaciones que exigen precisión de nivel de micras. Este nivel de precisión se valida a través de nuestros laboratorios de calibración internos, equipados con interferómetros avanzados y máquinas de medición de coordenadas (CMM), asegurando que cada medidor cumpla o exceda los más estrictos estándares de tolerancia internacional. Cada producto se acompaña de un certificado de calibración rastreable, que vincula su desempeño con los estándares nacionales de metrología para la documentación de cumplimiento total.

Para los clientes que buscan medidores de anillo para la venta, Storaen proporciona una tabla de especificaciones integral que cubre tamaños nominales de 1.8 mm a 300 mm, con opciones para mediciones métricas y basadas en pulgadas. Más allá de las ofertas estándar, nos especializamos en soluciones personalizadas, que incluyen diámetros no estándar, recubrimientos de superficie especiales (como el enchapado cromado para una mayor resistencia a la corrosión) y sistemas de medición de calibre anillo a medida para aplicaciones industriales únicas. Nuestro equipo de ingeniería trabaja en estrecha colaboración con los clientes para diseñar indicadores que aborden desafíos específicos, desde medir agujeros profundos en componentes aeroespaciales hasta inspeccionar los diámetros internos de los dispositivos médicos en miniatura.

Elegir a Storaen significa invertir en algo más que una herramienta: obtienes un socio en garantía de calidad. Nuestros indicadores de anillo para la venta están respaldados por una garantía de por vida contra defectos de materiales, junto con el acceso a nuestra red global de soporte técnico. Ya sea que sea un pequeño taller de máquinas o un fabricante a gran escala, nuestros productos ofrecen la confiabilidad y la precisión necesarias para mantener la eficiencia de producción y reducir el reelaboración costosa. Confianza en las décadas de especialización en metrología de Storaen: nuestros medidores no son solo instrumentos; Son la base de su marco de control de calidad.

Sistema posterior a la venta de Storaen para herramientas de inspección: garantía de ciclo completo de productos estándar a herramientas de inspección no alcustomizadas

El sistema postventa de Storaen para los indicadores de anillo es más que un servicio: es un compromiso para garantizar que sus herramientas de medición brinden una precisión constante a lo largo de su ciclo de vida. Ya sea que haya comprado nuestros productos estándar de calibre de anillo o colaborado con nosotros en herramientas de inspección que no sean de instancias, brindamos un soporte de extremo a extremo que abarca la calibración, el mantenimiento y la experiencia técnica, reforzando nuestro papel como su socio confiable en el control de calidad.

Para los clientes que compran medidores de anillo a la venta desde nuestra gama estándar, incluidos los medidores de anillo lisos, los conjuntos de calibres de anillo y los medidores de anillo maestro, comenzamos con certificados de calibración rastreables que validan el cumplimiento de GB1957, DIN7162 y estándares internacionales de clase de calibre de anillo (hasta H6 Precision). Nuestros centros de servicio globales ofrecen servicios anuales de recalibración, utilizando interferómetros de vanguardia para garantizar que sus medidores mantengan precisión incluso después de años de uso. Esto es fundamental para industrias como aeroespacial y automotriz, donde la confiabilidad de medición del medidor de anillo afecta directamente la calidad de la producción y la documentación de cumplimiento.

Para las herramientas de inspección no estándar no estándar, nuestro equipo de ingeniería proporciona soporte personalizado desde el diseño hasta la implementación. Si su aplicación única requiere un medidor de anillo de acero con recubrimientos especializados, rangos de tamaño extendido o especificaciones de tolerancia personalizadas, ofrecemos modificaciones posteriores a la compra y servicios de modernización. Nuestros técnicos trabajan en estrecha colaboración con su equipo para solucionar los desafíos de medición de problemas, ya sea que esté optimizando un medidor de anillo para líneas de producción de alto volumen o resueltos de problemas de compatibilidad en entornos de mecanizado complejos.

Cada medidor de anillo de Storaen, independientemente del tipo, se produce con una garantía de por vida contra los defectos del material, lo que refleja nuestra confianza en la durabilidad de nuestras construcciones de acero y carburo. Para el desgaste del uso normal, proporcionamos soluciones de reparación rentables, incluido el reacondicionamiento de la superficie para acabados pulidos y revalidación dimensional para medidores expuestos a condiciones de trabajo extremas. Nuestro objetivo es extender la vida operativa de sus herramientas, reduciendo los costos de reemplazo mientras mantiene la precisión de la que dependen sus procesos.

El soporte técnico está en el centro de nuestra filosofía postventa. Nuestro equipo de servicio al cliente 24/7, personalizado por expertos en metrología, ofrece la resolución remota de problemas para las discrepancias de medición, lo que lo ayuda a distinguir entre problemas relacionados con la herramienta y los errores de procesos. También proporcionamos recursos de instrucción gratuitos, como guías de video en el manejo adecuado del calibre de anillo, las mejores prácticas de almacenamiento para evitar la corrosión y consejos para integrar los medidores en sistemas de control de calidad automatizados.

Elegir Storaen significa ganar tranquilidad a través de un ecosistema postventa que prioriza su eficiencia operativa. Ya sea que esté utilizando un solo calibre liso para inspecciones básicas o un complejo Gage Master Ring para auditorías de certificación ISO, nuestro soporte crece con sus necesidades. No solo vendemos herramientas; Nos aseguramos de que sigan siendo activos vitales en su marco de garantía de calidad, respaldado por la experiencia y los recursos de un líder mundial en metrología de precisión. Confíe en Storaen para mantener sus medidas precisas, sus procesos que cumplen y su negocio en el futuro, en los próximos años.
